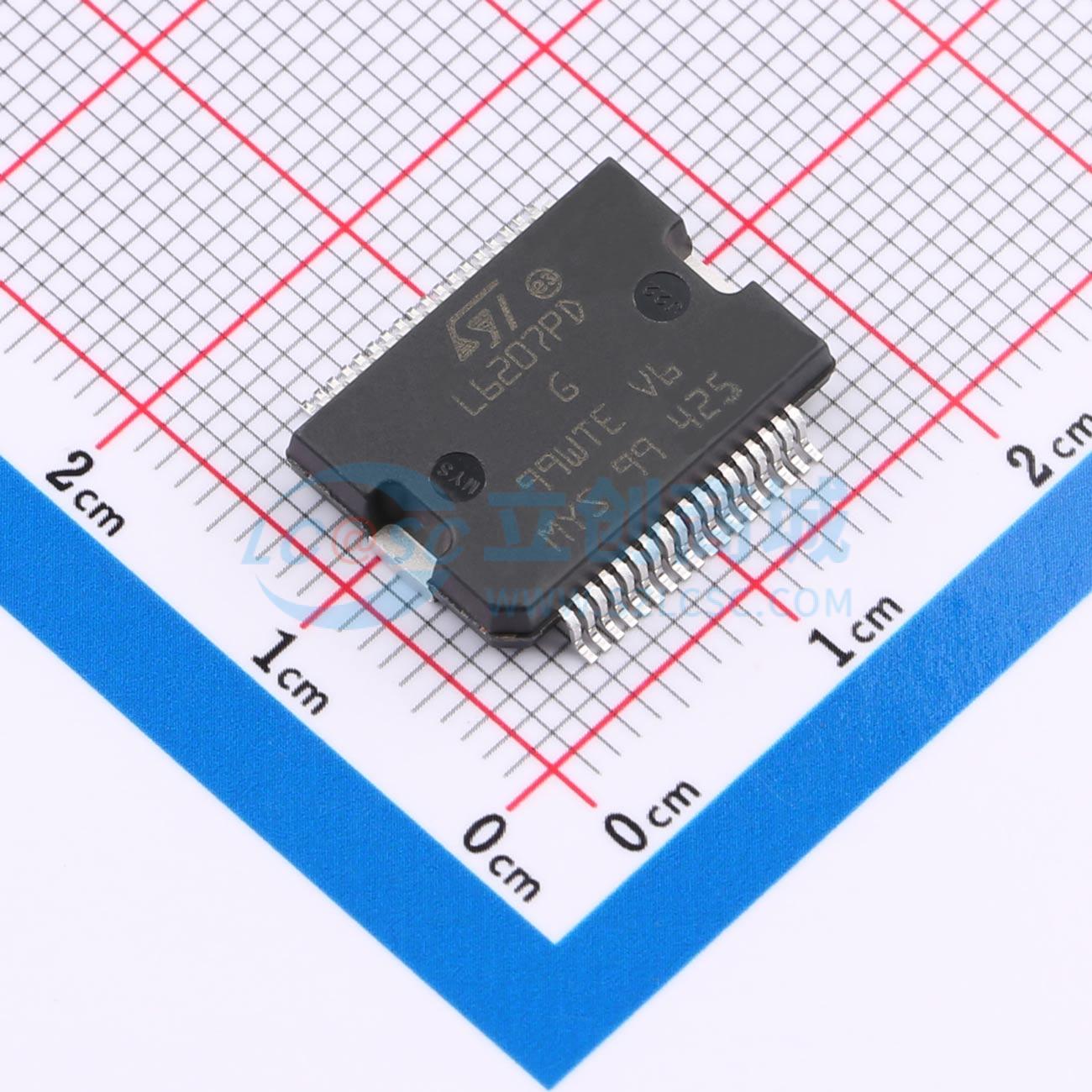

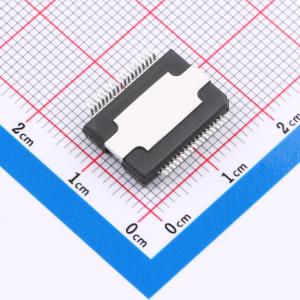

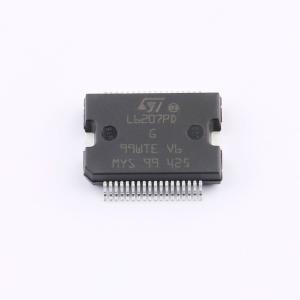

L6207PD013TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双全桥驱动器采用PWM电流控制器
品牌名称: ST(意法半导体)
商品型号: L6207PD013TR
商品编号: C2680263
商品封装: PowerSO-36
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

L6207器件是一款专为电机控制应用设计的DMOS双全桥，采用BCD技术实现，该技术将隔离式DMOS功率晶体管与CMOS和双极电路集成在同一芯片上。该器件还包含两个独立的固定关断时间PWM电流控制器，用于执行斩波调节。L6207器件提供PowerSO36和SO24 (20+2+2)封装，其特点是高端功率MOSFET具有非耗散过流保护和热关断功能。

商品特性

工作电源电压范围为8至52 V
输出峰值电流为5.6 A（直流电流为2.8 A）
在结温Tj = 25 ℃时，RDS(ON)典型值为0.3 Ω
工作频率高达100 kHz
非耗散过流保护
双独立固定转矩PWM电流控制器
慢衰减同步整流
交叉导通保护

应用领域

双极步进电机
双直流电机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(600个/圆盘，最小起订量 1 个)

个

起订量：1 个600个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	灌电流(IOL)	7.1A
	工作电压	8V~52V
	上升时间(tr)	40ns
	下降时间(tf)	40ns

	属性	参数值
	传播延迟 tpHL	500ns
	特性	过流保护；过热保护
	工作温度	-40℃~+150℃
	输入高电平(VIH)	2V~7V
	输入低电平(VIL)	-300mV~800mV
	静态电流(Iq)	5mA
