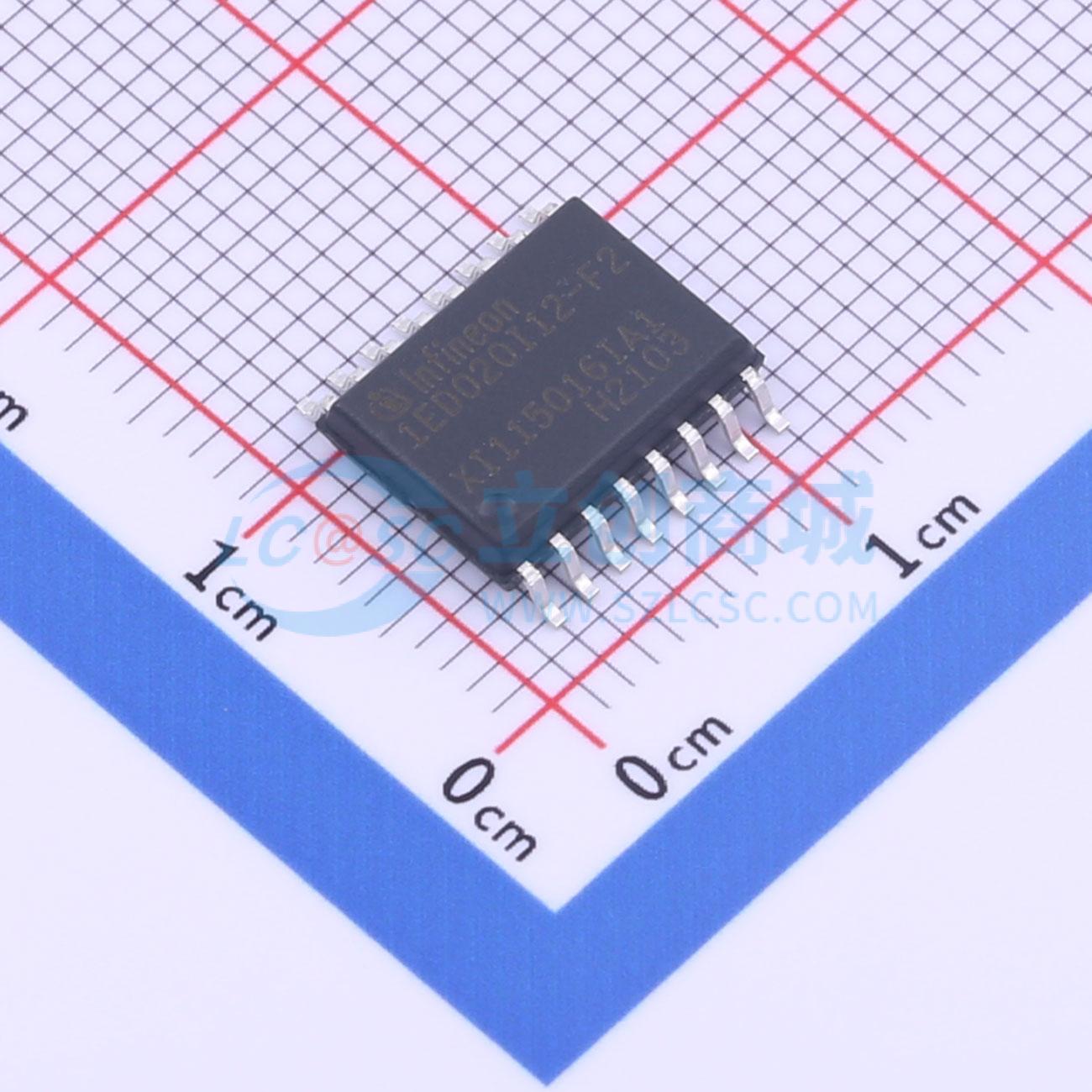

温馨提醒：图片仅供参考，商品以实物为准

1ED020I12-F2

单路 IGBT 驱动 IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1ED020I12 - F2是一款采用PG - DSO - 16 - 15封装的单通道IGBT电流隔离驱动器，其输出电流能力典型值为2A。所有逻辑引脚均与5V CMOS兼容，可直接连接到微控制器。通过集成的无芯变压器技术实现电流隔离的数据传输
品牌名称: Infineon(英飞凌)
商品型号: 1ED020I12-F2
商品编号: C2441209
商品封装: DSO-16
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

商品概述

1ED020I12-F2是一款采用PG-DSO-16-15封装的单通道IGBT驱动器，具有电气隔离功能，典型输出电流能力为2A。所有逻辑引脚均与5V CMOS兼容，可直接连接到微控制器。通过集成的无芯变压器技术实现电气隔离的数据传输。1ED020I12-F2具备多项保护功能，如IGBT去饱和保护、有源米勒钳位和主动关断。

商品特性

单通道隔离式IGBT驱动器
适用于600V/1200V IGBT
2A轨到轨输出，具备Vcesat检测和有源米勒钳位功能
无芯变压器隔离式驱动器
电气绝缘
集成保护功能
适用于高环境温度下运行

应用领域

交流和无刷直流电机驱动器
高压DC/DC转换器
UPS系统
焊接

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	IGBT
	驱动通道数	1
	灌电流(IOL)	2.4A
	拉电流(IOH)	2.4A
	工作电压	13V~20V

	属性	参数值
	上升时间(tr)	30ns
	下降时间(tf)	50ns
	传播延迟 tpLH	170ns
	传播延迟 tpHL	165ns
	工作温度	-40℃~+105℃
	静态电流(Iq)	7mA
