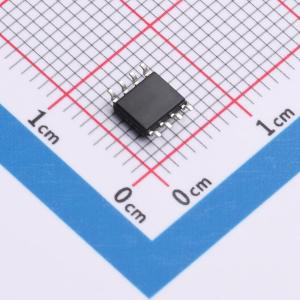

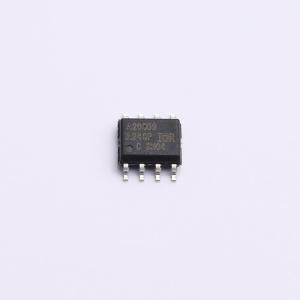

温馨提醒：图片仅供参考，商品以实物为准
AUIR2085STR
AUIR2085STR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AUIR2085S是一款占空比为50%的自振荡半桥驱动IC，非常适合用于36V - 75V半桥直流母线转换器。每个通道的频率等于fOSC，可通过选择RT和CT来设置。死区时间可通过适当选择CT来控制，范围为50ns至200ns
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- AUIR2085STR
- 商品编号
- C2677064
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1A | |
| 拉电流(IOH) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~15V | |
| 上升时间(tr) | 40ns | |
| 下降时间(tf) | 20ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 静态电流(Iq) | 1.5mA |
商品概述
AUIR2085S是一款占空比为50%的自振荡半桥驱动IC，非常适合用于36V - 75V半桥直流母线转换器。 每个通道的频率等于fOSC，可通过选择RT和CT进行设置。死区时间可通过适当选择CT来控制，范围为50ns至200ns。 内部软启动功能在通电期间增加脉冲宽度，并在整个启动周期内保持高低输出的脉冲宽度匹配。 通常，软启动占空比从5 - 10%开始，在1000个周期内逐渐上升至约50%。AUIR2085S在通电时以及每次过流情况发生后都会启动软启动。如果VCC低于7.5V，欠压锁定功能将阻止器件工作。
商品特性
- 简单的初级侧控制解决方案，适用于48V分布式系统的半桥直流母线转换器，可减少元件数量和电路板空间
- 采用单个SO - 8封装，集成了占空比为50%的振荡器和半桥驱动IC
- 可编程开关频率，每个通道最高可达500kHz
- 具有+/- 1A驱动电流能力，针对低电荷MOSFET进行了优化
- 可调死区时间为50ns - 200ns
- 浮动通道设计，适用于最高+100Vdc的自举操作
- 高低侧脉冲宽度匹配至+/- 25ns
- 可调过流保护
- 欠压锁定和内部软启动
- 无铅，符合RoHS标准
- 通过汽车级认证
应用领域
- 直流 - 直流转换器
- 混合动力汽车辅助转换器
- 电池管理转换器
