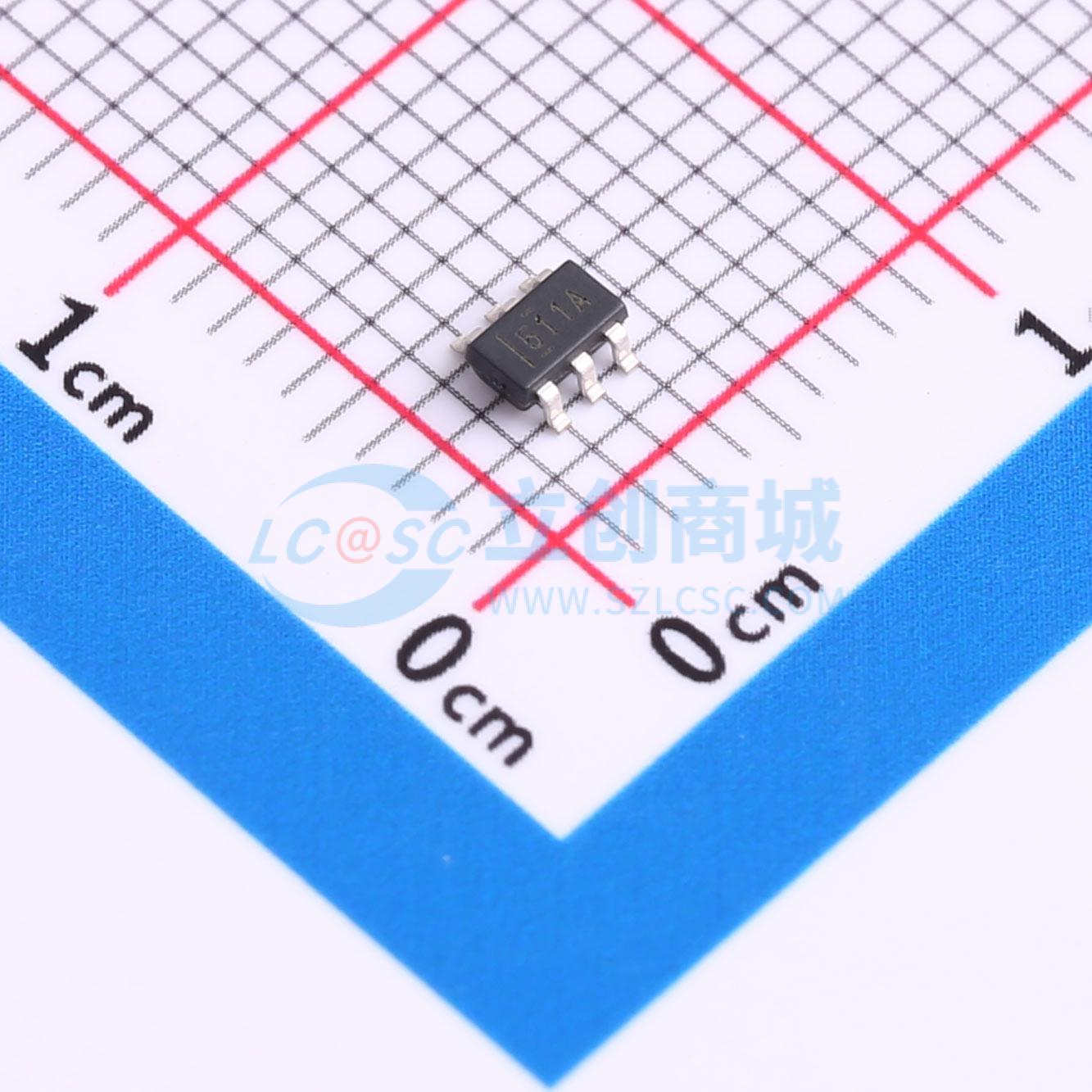

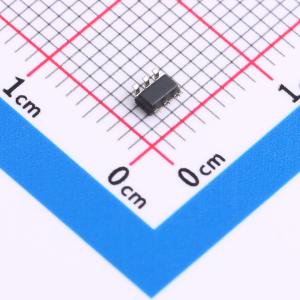

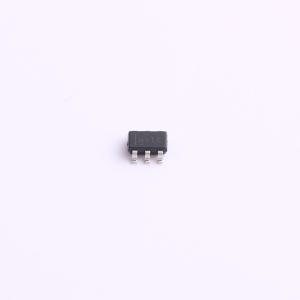

UCC27511ADBVR

UCC27511A 是一款紧凑型栅极驱动器，可提供 NPN 和 PNP 分立式驱动器（缓冲电路）解决方案的高品质替代产品。UCC27511A 单通道低侧、高速栅极驱动器，适用于 MOSFET、IGBT 和新兴的宽带隙功率器件（如 GaN）。该器件在关断状态具有很短的上升时间、下降时间和传播延迟，从而使得 UCC27511A 器件非常适合高速应用。其非对称 4A 峰值拉电流和 8A 峰值灌电流可提高寄生米勒导通效应抗扰度。分离输出配置仅通过两个电阻器便轻松实现了对上升和下降时间的独立调节，并且无需使用外部二极管。特性宽输入迟滞和负输入电压处理在内的特性增强了瞬态抗扰度。

• 输入引脚可承受–5V 的电压（低于接地(GND) 引脚电压）
• 低成本栅极驱动器器件提供 NPN 和 PNP 离散解决方案的高品质替代产品
• 强劲的灌电流提供增强的抗米勒接通效应性能
• 分离输出配置（可实现对打开和关闭速度的轻松且独立的调节）
• 快速传播延迟（典型值 13ns）
• 快速上升和下降时间（典型值 9ns 和 7ns）
• 4.5V 至 18V 单一电源范围 VDD
• 欠压闭锁(UVLO) 期间输出保持低电平（确保加电和断电时无毛刺脉冲运行）
• 晶体管逻辑(TTL) 和互补金属氧化物半导体(CMOS) 兼容输入逻辑阈值（与电源电压无关）
• 宽迟滞（典型值为 1V），可实现高噪声抗扰度
• 双输入设计（选择一个反相（IN - 引脚）或者同相（IN + 引脚）驱动器配置）
• 未使用的输入引脚可被用于启用或者禁用功能
• 当输入引脚悬空时输出保持在低电平
• 输入引脚最大绝对电压电平不受 VDD 引脚偏置电源电压的限制

• 开关电源供电
• DC - DC 转换器
• 用于数字电源控制器的伴随栅极驱动器器件
• 太阳能、电机控制、不间断电源(UPS)
• 用于新上市的宽带隙电源器件（例如 GaN）的栅极驱动器
