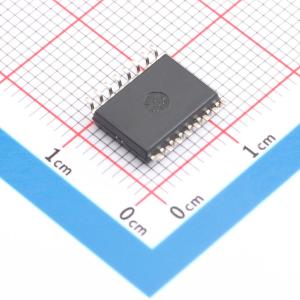

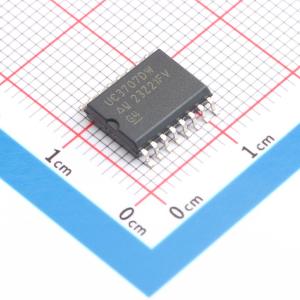

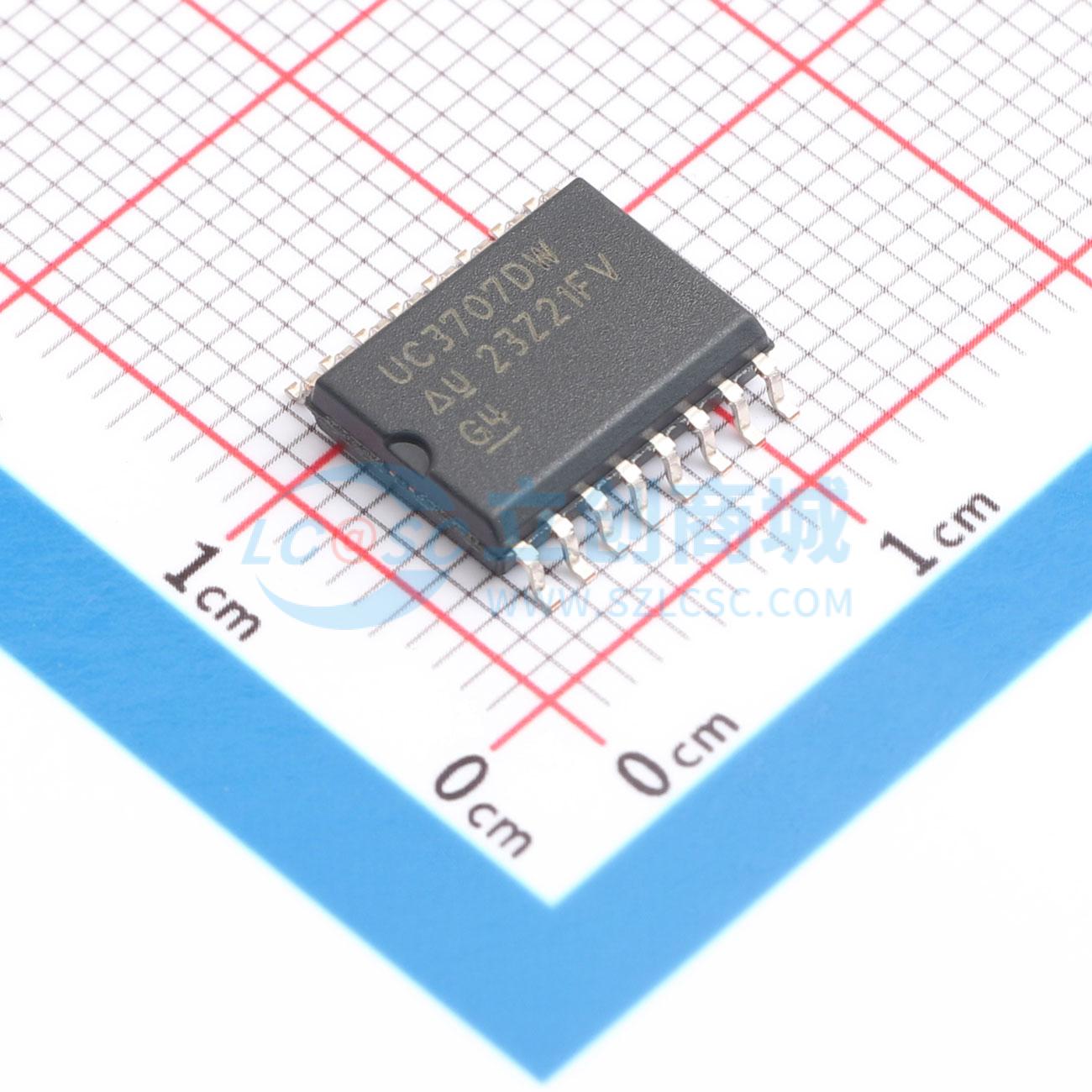

UC3707DWTR
双通道功率驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品采用高速肖特基工艺,用于低电平控制功能和高功率开关设备(特别是功率MOSFET)之间的接口。该设备包含两个独立通道,每个通道可由高或低输入逻辑电平信号激活。只要不超过功耗限制,每个输出端可提供或吸收高达1.5A的电流。每个输出端可通过其自身输入独立激活,但也可通过在关断端子上施加数字高电平信号或差分低电平模拟信号,将其强制置为低电平
- 品牌名称
- TI(德州仪器)
- 商品型号
- UC3707DWTR
- 商品编号
- C2677012
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V~40V | |
| 上升时间(tr) | 40ns | |
| 下降时间(tf) | 40ns | |
| 特性 | 过热保护(OPT) | |
| 工作温度 | 0℃~+70℃ |
商品概述
UC1707系列功率驱动器采用高速肖特基工艺制造,用于在低电平控制功能和高功率开关器件(尤其是功率MOSFET)之间实现接口。这些器件包含两个独立通道,每个通道都可由高或低输入逻辑电平信号激活。只要不超过功耗限制,每个输出的灌电流和拉电流最高可达1.5 A。 虽然每个输出可以通过其自身的输入独立激活,但可通过关断端子上的数字高电平信号或差分低电平模拟信号的作用,将其共同强制为低电平。根据锁存禁用引脚的状态,任一信号源发出的关断命令可以是锁存式或非锁存式。 V_IN和V_C的电源电压可独立在5 V至40 V范围内变化。 这些器件有两种封装形式:适用于0℃至70℃温度范围工作的两瓦塑料“蝙蝠翼”双列直插式封装(DIP);以及在降低功率条件下,适用于 - 55℃至 + 125℃工作的密封陶瓷双列直插式封装(cerdip)。此外,还有表面贴装的DW、Q、L封装可供选择。
商品特性
- 可选锁存功能的模拟关断
- 低静态电流
- 5 V至40 V工作电压范围
- 热关断保护
- 16引脚双列直插式封装
- 20引脚PLCC和CLCC封装
- 两个独立驱动器
- 1.5 A图腾柱输出 反相和同相输入
- 对1000 pF负载的上升和下降时间为40 ns
- 高速、与功率MOSFET兼容 低交叉导通电流尖峰
