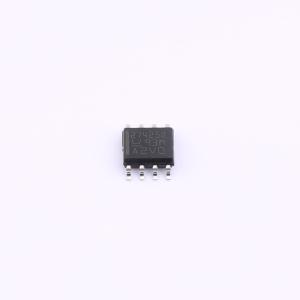

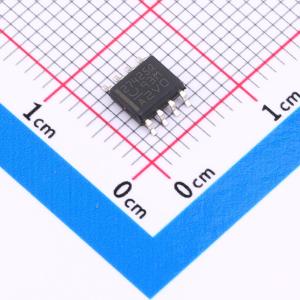

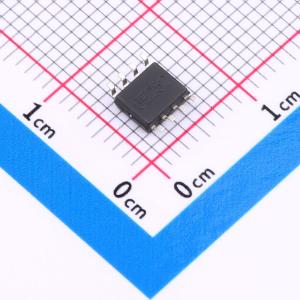

温馨提醒：图片仅供参考，商品以实物为准
UCC27425QDRQ1
带使能端的双路4A高速低端MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC2742x-Q1 系列器件为高速双 MOSFET 驱动器，能够向容性负载提供大峰值电流。该系列提供两种标准逻辑选项：双反相驱动器和双同相驱动器。它们采用标准 8 引脚 SOIC (D) 封装
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC27425QDRQ1
- 商品编号
- C2677033
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4.5A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 4.8A | |
| 工作电压 | 4V~15V | |
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 15ns | |
| 工作温度 | -40℃~+125℃ |
| 安装类型 | 表面贴装型 |
| 驱动配置 | 低端 |
| 输入类型 | 反相，非反相 |
| 通道类型 | 独立式 |
| 驱动器数 | 2 |
| 栅极类型 | N 沟道，P 沟道 MOSFET |
| 电流-峰值输出（灌入，拉出） | 4A，4A |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 125°C（TA） |
| 供应商器件封装 | 8-SOIC |
| 上升/下降时间（典型值） | 20ns，15ns |
| 电压-供电 | 4V ~ 15V |
| 逻辑电压?-VIL，VIH | 1V，2V |
优惠活动
购买数量
(2500个/圆盘，最小起订量 1 个)个
起订量：1 个2500个/圆盘
