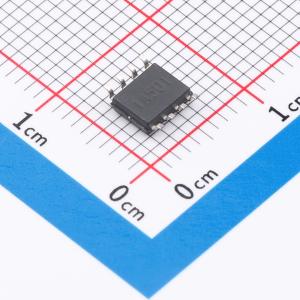

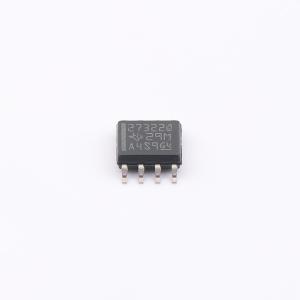

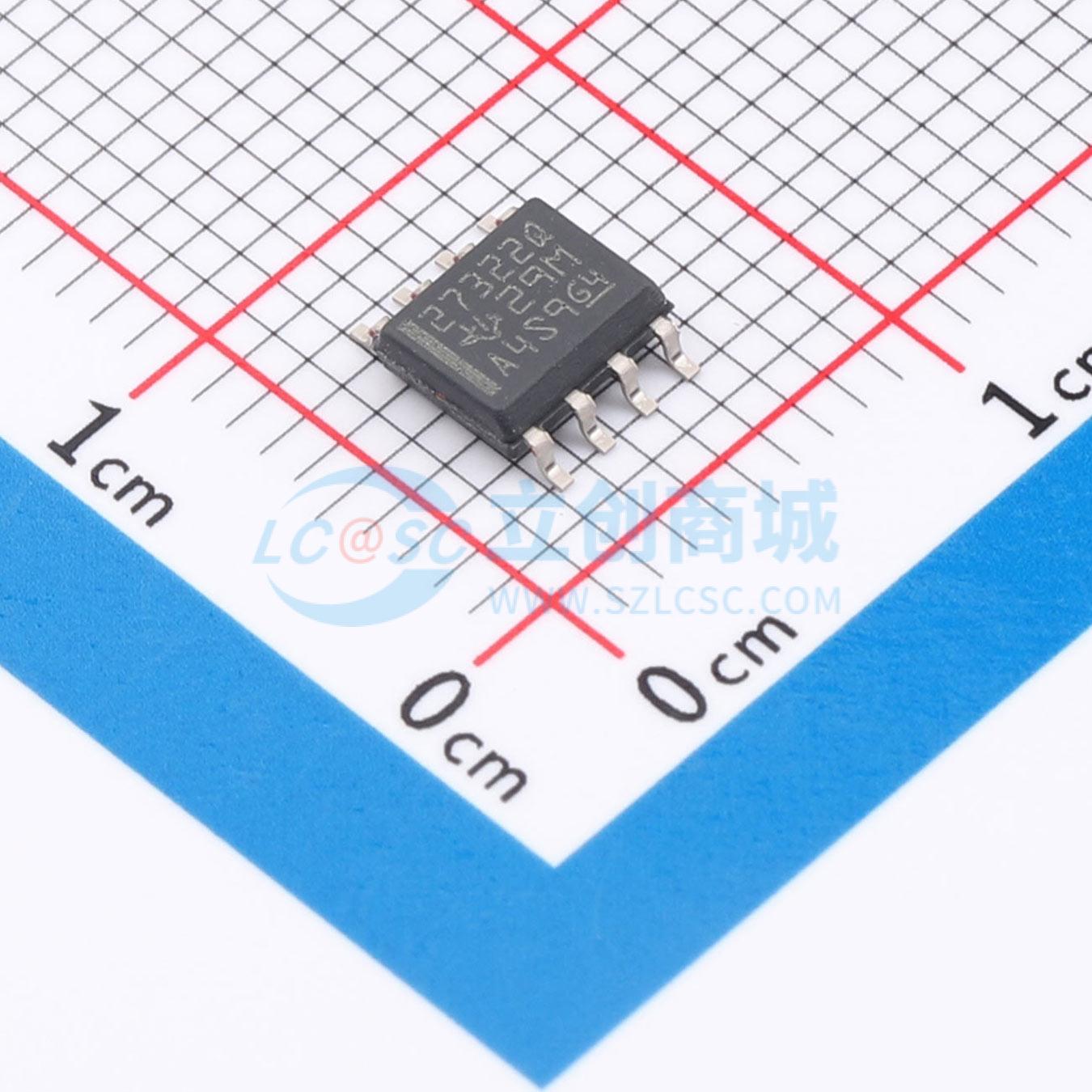

UCC27322QDRQ1

UCC2732x-Q1 系列高速驱动器采用行业标准引脚排列，可提供 9 A 的峰值驱动电流。这些驱动器能够驱动大型 MOSFET，适用于因高 dV/dt 转换而需要极大米勒电流的系统。这可省去额外的外部电路，并能替代多个元件，从而减少占用空间、降低设计复杂度和组装成本。该系列提供两种标准逻辑选项：反相（UCC27321-Q1）和同相（UCC27322-Q1）。

这些器件采用了可将直通电流降至最低的设计，其输出能够在 MOSFET 开关转换期间，于米勒平台区最需要的地方提供高栅极驱动电流。独特的双极晶体管与 MOSFET 晶体管并联的混合输出级（TrueDrive）可在低电源电压下高效地传输电流。凭借这种驱动架构，UCC2732x-Q1 可用于行业标准的 6 A、9 A 以及许多 12 A 驱动器应用。此外，还集成了闩锁和 ESD 保护电路。最后，UCC2732x-Q1 提供使能（ENBL）功能，以便更好地控制驱动器应用的运行。ENBL 功能通过引脚 3 实现，该引脚在行业标准引脚排列中以前未被使用。它内部上拉至 VDD，采用高电平有效逻辑，在标准操作时可悬空。

除了 8 引脚 SOIC（D）封装外，UCC2732x-Q1 还提供热性能增强的小型 8 引脚 MSOP-PowerPAD（DGN）封装。PowerPAD 封装可大幅降低热阻，扩展温度工作范围并提高长期可靠性。

• 符合汽车应用要求
• 通过 AEC-Q100 认证，结果如下：
  • 器件温度等级 1：环境工作温度范围为 -40℃ 至 125℃
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C6
• 采用行业标准引脚排列并增加使能功能
• 使用 TrueDrive™ 技术，在米勒平台区具备 ±9 A 的高峰值电流驱动能力
• 采用独特的双极和 CMOS 输出级，实现高效的恒流源
• TTL 和 CMOS 兼容输入，与电源电压无关
• 负载为 10 nF 时，典型上升时间为 20 ns，典型下降时间为 15 ns
• 输入下降时典型传播延迟时间为 25 ns，输入上升时为 35 ns
• 电源电压范围为 4 V 至 15 V
• 提供热性能增强的 MSOP PowerPAD™ 封装
• 采用双极和 CMOS 晶体管并联的 TrueDrive 输出架构

• 开关模式电源
• DC-DC 转换器
• 电机控制器
• 线路驱动器
• D 类开关放大器
• 脉冲变压器驱动器
