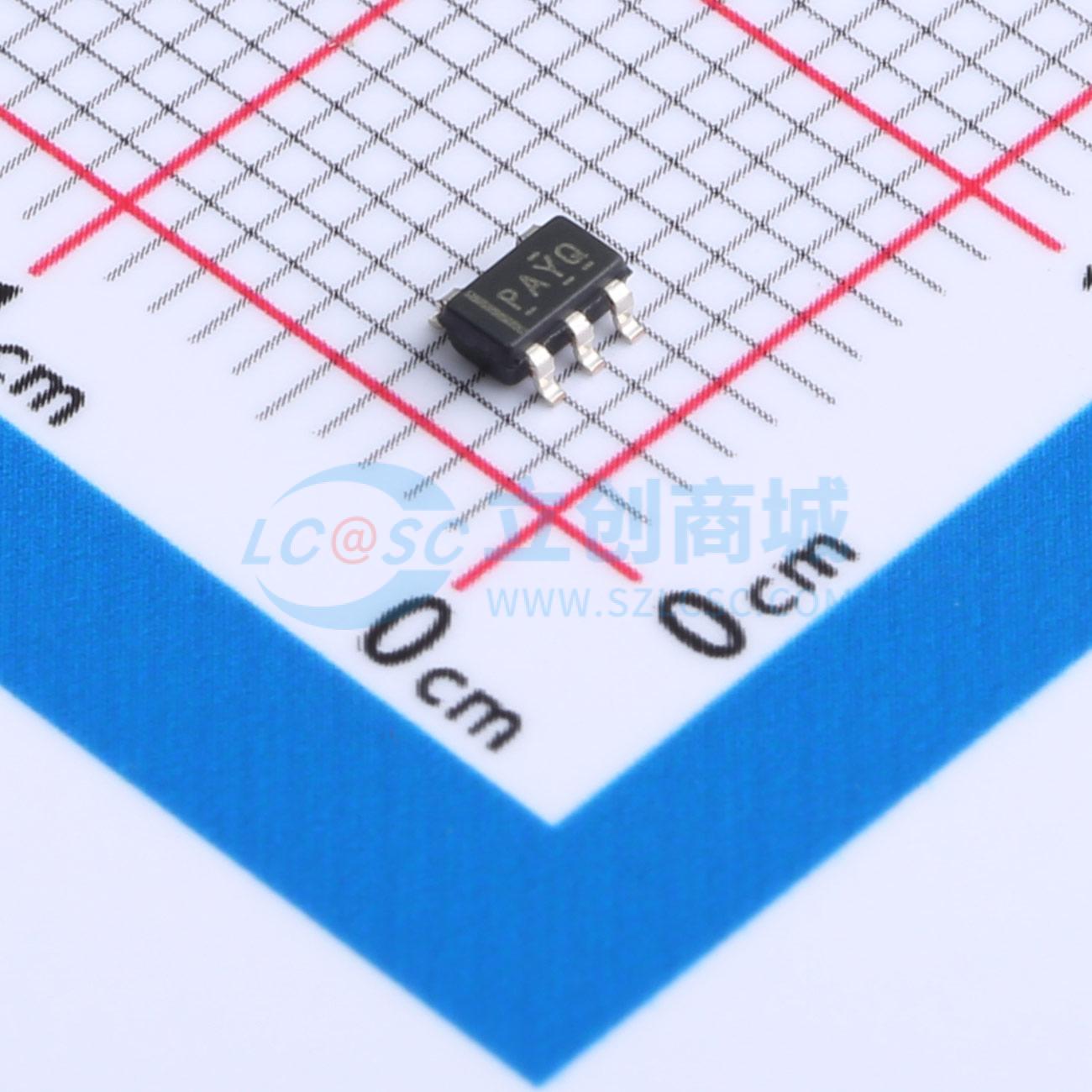

温馨提醒：图片仅供参考，商品以实物为准
TPS2829QDBVRQ1
单通道高速MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2829-Q1 具有 40V VDD 的汽车类 2A/2A 单通道栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2829QDBVRQ1
- 商品编号
- C2677050
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 100mA | |
| 拉电流(IOH) | 100mA | |
| 工作电压 | 4V~14V | |
| 上升时间(tr) | 14ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 14ns | |
| 传播延迟 tpLH | 24ns | |
| 传播延迟 tpHL | 24ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 6.6V~7V | |
| 输入低电平(VIL) | 3.3V | |
| 静态电流(Iq) | 15uA |
商品特性
- 适用于汽车应用
- 支持客户特定配置控制及重大变更审批
- 低成本单通道高速MOSFET驱动器
- 最大ICC为15 mA（TPS2828，TPS2829）
- 最大上升/下降时间为25 ns，最大传播延迟为40 ns（1 nF负载）
- 峰值输出电流为2 A
- 驱动器供电电压范围为4 V至14 V，内部稳压器可将范围扩展至40 V（TPS2816，TPS2817，TPS2818，TPS2819）
- 5引脚SOT-23封装
- 环境温度工作范围为-40℃至125℃
- 高抗闩锁性能
