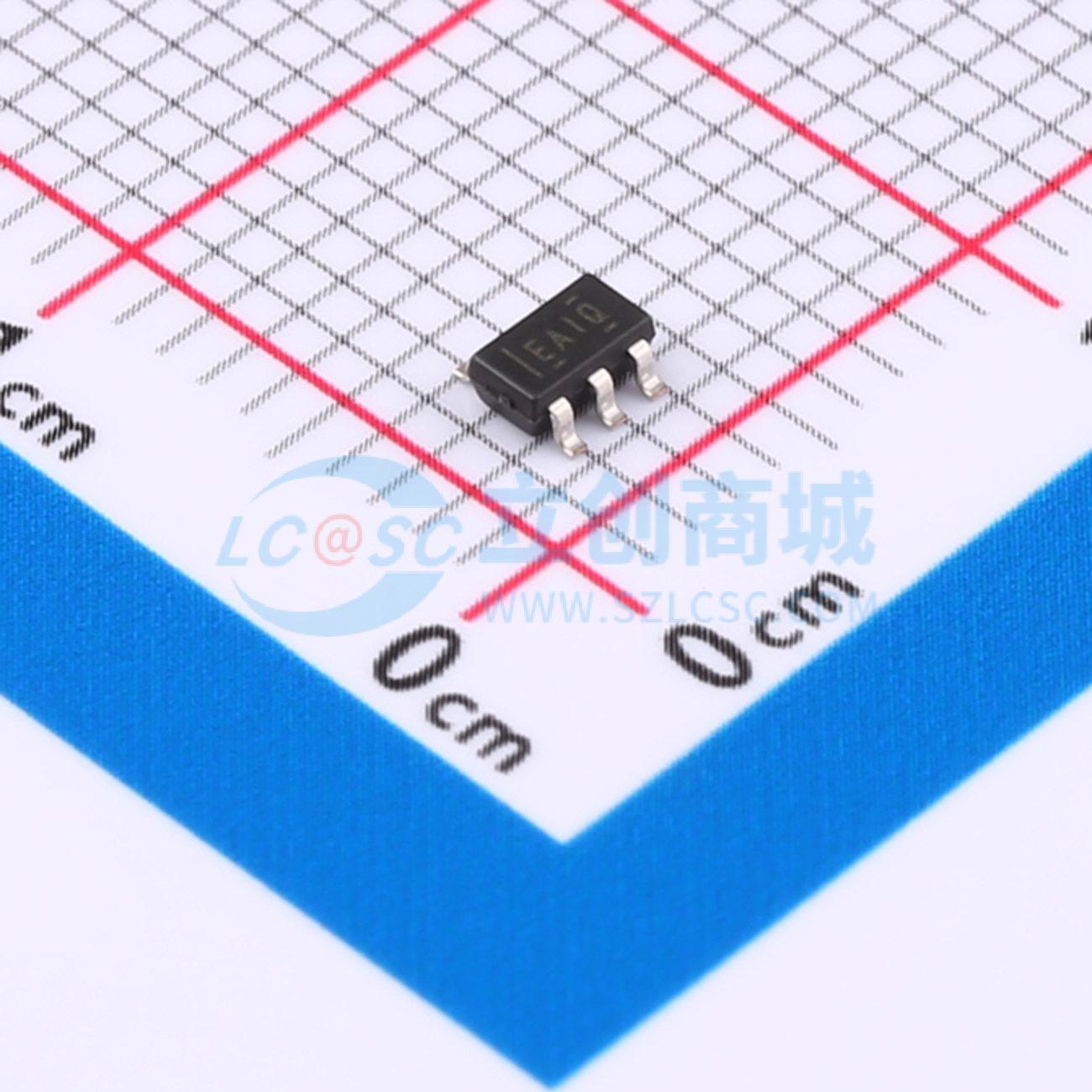

UCC27532QDBVRQ1实物图

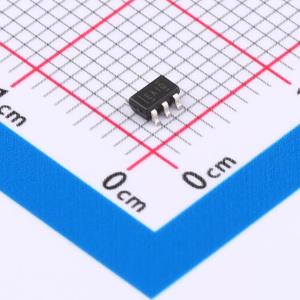

  • UCC27532QDBVRQ1商品缩略图

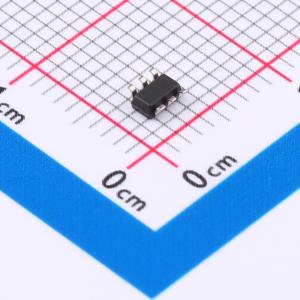

  • UCC27532QDBVRQ1商品缩略图

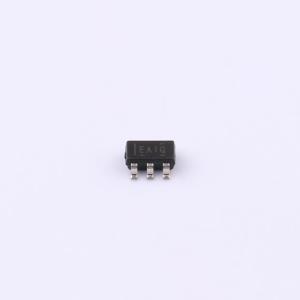

  • UCC27532QDBVRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

UCC27532QDBVRQ1

2.5A和5A,35V Max VDD场效应晶体管(FET)和绝缘栅双极晶体管(IGBT)单栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
具有 8V UVLO、35V VDD 和 CMOS 输入的汽车类 2.5A/5A 单通道栅极驱动器 6-SOT-23 -40 to 140
品牌名称
TI(德州仪器)
商品型号
UCC27532QDBVRQ1
商品编号
C2677056
商品封装
SOT-23-6​
包装方式
编带
商品毛重
0.026克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置低边
负载类型IGBT;MOSFET
驱动通道数1
灌电流(IOL)5A
拉电流(IOH)2.5A
工作电压10V~32V
上升时间(tr)15ns
属性参数值
下降时间(tf)7ns
传播延迟 tpLH17ns
传播延迟 tpHL17ns
特性欠压保护(UVP)
工作温度-40℃~+140℃
输入高电平(VIH)8.8V~10V
输入低电平(VIL)6.7V~7.9V
静态电流(Iq)240uA

商品概述

一款单通道高速栅极驱动器,可借助于高达2.5A的源电流和5A的灌电流(非对称驱动)峰值电流来有效驱动金属氧化物半导体场效应晶体管(MOSFET)和IGBT电源开关。非对称驱动中的强劲灌电流能力提升了抗寄生米勒接通效应的能力。特有一个分离输出配置,在此配置中栅极驱动电流从OUTH引脚拉出并从OUTL引脚被灌入。这个引脚安排使得用户能够分别在OUTH和OUTL引脚采用独立的接通和关闭电阻器,并且能很轻易地控制开关的转换率。

此驱动器具有轨到轨驱动功能以及17ns(典型值)的极小传播延迟。具有CMOS输入阀值,此阀值在VDD低于或等于18V时介于比VDD高55%的电压值与比VDD低45%的电压值范围内。当VDD高于18V时,输入阀值保持在其最大水平上。

此驱动器具有一个EN引脚,此引脚有一个固定的TTL兼容阀值。EN被内部上拉;将EN下拉为低电平禁用驱动器,而将其保持打开可提供正常运行。EN引脚可被用作一个额外输入,其性能与IN引脚一样。

将驱动器的输入引脚保持开状态将把输出保持为低电平。VDD引脚上的内部电路提供一个欠压闭锁功能,此功能在VDD电源电压处于运行范围内之前将输出保持为低电平。采用6引脚标准SOT - 23 (DBV)封装。此器件在 -40°C至140°C的宽运行温度范围内运行。

商品特性

  • 符合汽车应用要求
  • 具有符合AEC - Q100的下列结果:器件温度1级;器件人体模型(HBM)静电放电(ESD)分类等级H2;器件充电器件模型(CDM) ESD分类等级C4B
  • 低成本栅极驱动器(为FET和IGBT的驱动提供最佳解决方案)
  • 离散晶体管对驱动的出色替代产品(提供与控制器的简便对接)
  • CMOS兼容输入逻辑阀值(在VDD大于18V是变为固定值)
  • 分离输出可实现独立接通和关闭调整
  • 由固定TTL兼容阀值启用18V VDD时的高2.5A源电流和5A灌峰值驱动电流
  • 从10V到高达35V的宽VDD范围
  • 能够耐受比接地最多低5V的直流电压的输入引脚
  • 当输入悬空或VDD欠压闭锁(UVLO)期间,输出保持低电平
  • 快速传播延迟(典型值17ns)
  • 快速上升和下降时间(1800pF负载时的典型值分别为15ns和7ns)
  • 欠压闭锁(UVLO)
  • 被用作高侧或低侧驱动器(如果采用适当的偏置和信号隔离设计)
  • 低成本
  • 节省空间的6引脚DBV(小外形尺寸晶体管(SOT) - 23)封装
  • -40°C至140°C的运行温度范围

应用领域

  • 车载
  • 开关模式电源
  • 直流 - 直流转换器
  • 太阳能逆变器、电机控制、不间断电源(UPS)
  • 混合动力车(HEV)和电动车辆(EV)充电器
  • 家用电器
  • 可再生能源功率转换
  • SiC FET转换器
