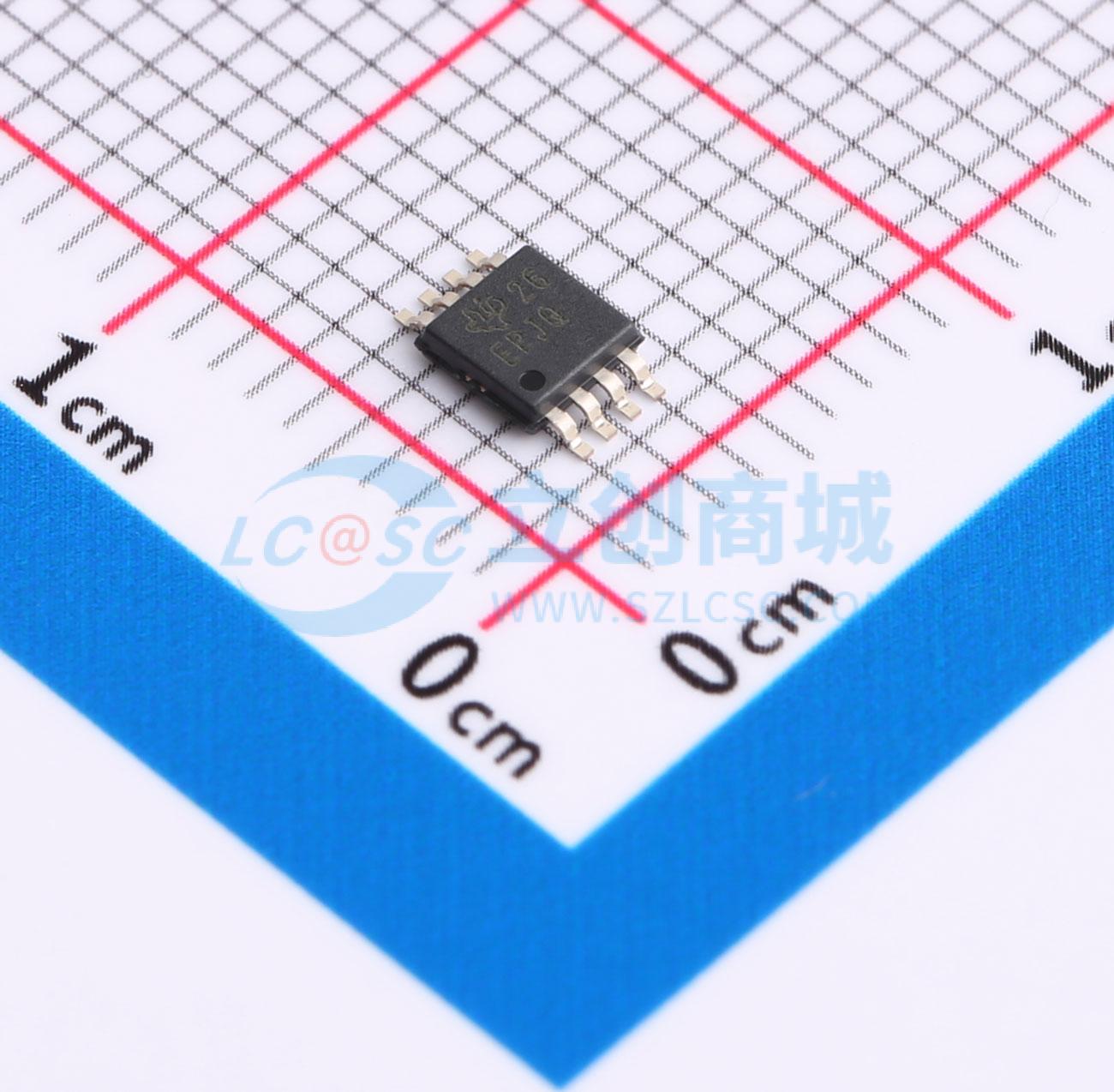

温馨提醒：图片仅供参考，商品以实物为准
UCC27424QDGNRQ1
带使能端的双路4A高速低端MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCC2742x-Q1 系列器件为高速双 MOSFET 驱动器，能够向容性负载提供大峰值电流。该系列提供两种标准逻辑选项：双反相驱动器和双同相驱动器。它们采用标准 8 引脚 SOIC (D) 封装
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC27424QDGNRQ1
- 商品编号
- C2677055
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4.5A | |
| 拉电流(IOH) | 4.8A | |
| 工作电压 | 4V~15V | |
| 上升时间(tr) | 20ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 15ns | |
| 传播延迟 tpLH | 25ns | |
| 传播延迟 tpHL | 35ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.7V~2.9V | |
| 输入低电平(VIL) | 1.1V~2.2V | |
| 静态电流(Iq) | 450uA |
