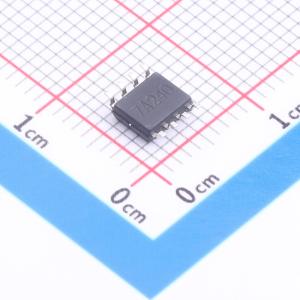

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 4.5A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 4.28A | |
| 工作电压 | 4.5V~15V | |
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 15ns | |
| 工作温度 | -55℃~+125℃@(Ta) |
商品概述
UCC27423和UCC27424高速MOSFET驱动器能够向容性负载提供大峰值电流。提供两种标准逻辑选项——双反相和双同相驱动器。UCC27424采用热增强型8引脚PowerPAD MSOP封装（DGN），可大幅降低热阻，提高长期可靠性。UCC27423采用标准SOIC - 8（D）封装。 该驱动器采用从本质上可将直通电流降至最低的设计，能在最需要的地方——MOSFET开关转换期间的米勒平台区域提供4A电流。独特的双极型和MOSFET混合输出级并联，还能在低电源电压下实现高效的电流源和电流吸收。 UCC27423和UCC27424具备使能（ENB）功能，可更好地控制驱动器应用的运行。ENBA和ENBB分别在引脚1和引脚8上实现，而这两个引脚在行业标准引脚排列中以前是未使用的。ENBA和ENBB在内部上拉至VDD以实现高电平有效逻辑，在标准操作时可悬空。
商品特性
- 行业标准引脚排列
- 每个驱动器均有使能功能
- ±4A的高电流驱动能力
- 独特的双极型和CMOS真驱动输出级可在MOSFET米勒阈值处提供高电流
- TTL/CMOS兼容输入，与电源电压无关
- 带1.8nF负载时，典型上升时间为20ns，典型下降时间为15ns
- 输入下降时典型传播延迟时间为25ns，输入上升时为35ns
- 4.5V至15V电源电压
- 双输出可并联以获得更高驱动电流
- 采用热增强型MSOP PowerPAD封装，RθJC为4.7℃/W
- 支持医疗应用
- 受控基线
- 单一组装/测试地点
- 单一制造地点
- 延长产品生命周期
- 延长产品变更通知时间
- 产品可追溯性
应用领域
- 开关模式电源
- DC/DC转换器
- 电机控制器
- 线路驱动器
- D类开关放大器
