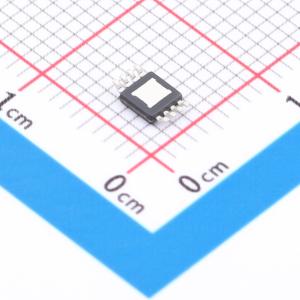

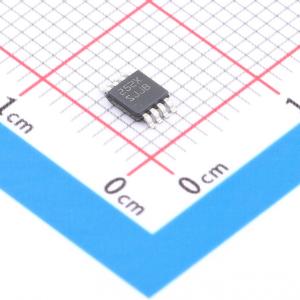

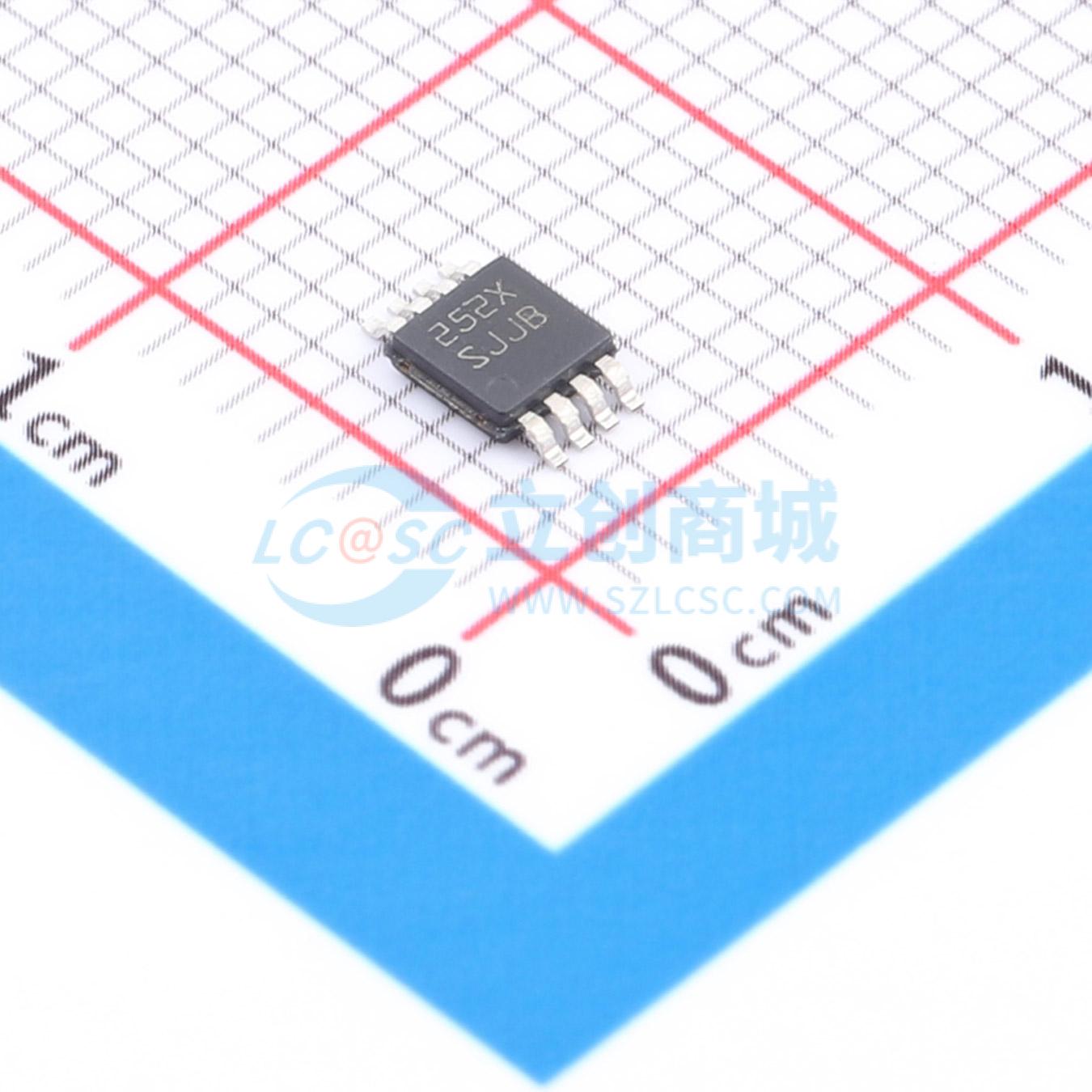

温馨提醒：图片仅供参考，商品以实物为准

LM5112MYX/NOPB

微型7A MOSFET栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5112 用于双电源操作、具有 4V UVLO 和输入接地的 3A/7A 单通道栅极驱动器
品牌名称: TI(德州仪器)
商品型号: LM5112MYX/NOPB
商品编号: C2676966
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

LM5112器件MOSFET栅极驱动器在微型6引脚WSON封装（与SOT - 23占位面积相同）或带有散热焊盘的8引脚MSOP封装中提供高峰值栅极驱动电流，该封装可改善高频操作所需的散热性能。复合输出驱动级包括并联工作的MOS和双极晶体管，它们共同从容性负载吸收超过7 A的峰值电流。结合MOS和双极器件的独特特性，可减少驱动电流随电压和温度的变化。提供欠压锁定保护，以防止因栅极导通电压不足而损坏MOSFET。LM5112器件提供反相和同相输入，以满足使用单一器件类型实现反相和同相栅极驱动的要求。

商品特性

LM5112 - Q1符合汽车应用AEC - Q100 1级标准
采用汽车级工艺流程制造
复合CMOS和双极输出可减少输出电流变化
7 A灌电流和3 A拉电流
快速传播时间：25 ns（典型值）
快速上升和下降时间：带2 nF负载时，上升或下降时间为14 ns或12 ns
反相和同相输入可通过单一器件实现两种配置
电源轨欠压锁定保护
用于分离电源或单电源操作的专用输入地（IN_REF）
功率增强型6引脚WSON封装（3 mm×3 mm）或热增强型MSOP - PowerPAD封装
输出摆幅从VCC到相对于输入地为负的VEE

应用领域

直流到直流开关模式电源
交流到直流开关模式电源
太阳能微型逆变器
螺线管和电机驱动器

优惠活动

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	7A
	拉电流(IOH)	3A
	工作电压	3.5V~14V

	属性	参数值
	上升时间(tr)	14ns
	下降时间(tf)	12ns
	传播延迟 tpLH	25ns
	传播延迟 tpHL	25ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	1mA
