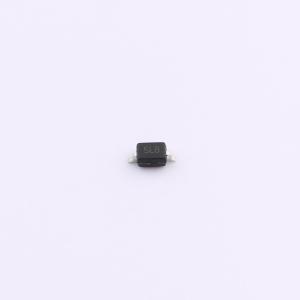

温馨提醒：图片仅供参考，商品以实物为准
HSD05LCC
双向ESD 5V截止 峰值浪涌电流：2A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该Bi双向单通道保护器，额定电压5V（VRWM），能承受2.5A瞬时电流冲击（IPP），其超低2.5pF电容（CJ typ）设计，确保了信号传输的高速与无损，是精密电路和高灵敏度电子设备中保护信号完整性的理想解决方案。
- 商品型号
- HSD05LCC
- 商品编号
- C25503775
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.9V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压(VBR) | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
HSD05LCC器件用于保护敏感的半导体组件，防止因静电放电和其他电压引起的瞬态事件而导致的损坏或故障。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露在静电放电环境下的设计提供了同类防护。该器件为设计者提供了灵活性，可在不适用阵列的应用中保护一条双向线路。采用SOD-323封装。
商品特性
- 小外形尺寸
- 低本体高度
- 8×20μs脉冲下峰值功率高达30W
- 低泄漏电流
- 典型响应时间 < 1 ns
- IEC61000-4-2 Level 4 静电放电防护
- IEC61000-4-4 Level 4 电快速瞬变脉冲群防护
