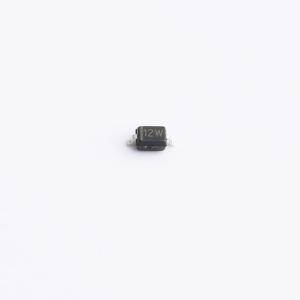

温馨提醒：图片仅供参考，商品以实物为准
HPESDHC3D12VU
单向ESD 12V截止 峰值浪涌电流：12A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Uni单向保护器件专注于单一电路保护，具备12V反向电压耐压值（VRWM），确保电路在高压环境中的安全。它能处理高达12A的峰值脉冲电流（IPP），有效抵御瞬时电流冲击。尽管拥有110pF的典型电容值，更适用于低频信号环境，但仍为电子系统提供了强有力的防过压保护，增强了电路的稳定性和耐用性。
- 商品型号
- HPESDHC3D12VU
- 商品编号
- C25503796
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 33V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 110pF |
商品概述
HPESDHC3D12VU用于保护敏感的半导体组件，使其免受静电放电和其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间，为暴露于ESD环境的设计提供了的保护。它为设计者提供了灵活性，可在不适用阵列的应用中保护一条单向线路。
商品特性
- 单向ESD保护，适用于一条线路
- 反向截止电压：最大12.0V
- 低泄漏电流：微安级别
- 响应时间典型值小于1 us
- 低钳位电压：Vc = 33V @ Ipp = 12A
- ESD保护：30kV（空气放电）/ 30kV（接触放电） (IEC61000-4-2)
- 符合RoHS标准
