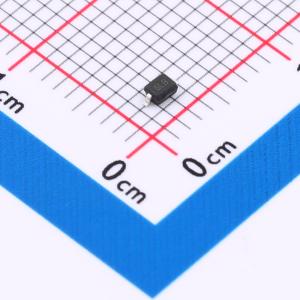

温馨提醒：图片仅供参考，商品以实物为准
HAZ1615-01L
双向ESD 5V截止 峰值浪涌电流：2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此Bi双向保护元件特为单线路防护而生，耐压5V（VRWM），可抵御2.5A瞬时大电流冲击（IPP），兼具仅2.5pF的低电容特性（CJ typ），在确保电路安全之余，减少信号衰减，非常适合于高灵敏度及双向保护需求的电子设备，提升电路保护与数据传输的高效融合。
- 商品型号
- HAZ1615-01L
- 商品编号
- C25503778
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.9V | |
| 峰值脉冲电流(Ipp) | 2A | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压(VBR) | 5.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
HAZ1615-01L可保护敏感半导体组件免受静电放电及其他电压感应瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于ESD的设计提供了同类防护。该器件为设计人员提供了灵活性，可在不适用阵列的应用中保护一条双向线路。SOD-323封装。
商品特性
- 小巧的外形尺寸
- 低本体高度
- 在8×20μs脉冲条件下，峰值功率可达30W
- 低泄漏电流
- 典型响应时间小于1ns
- 符合IEC61000-4-2 Level 4 ESD防护标准
- 符合IEC61000-4-4 Level 4 EFT防护标准
