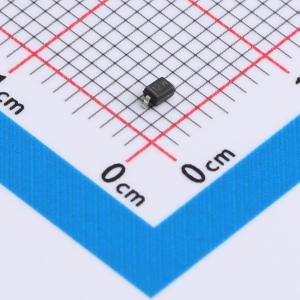

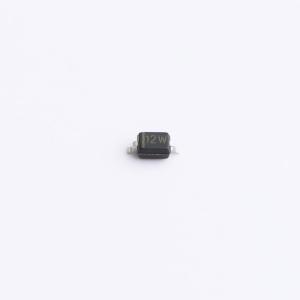

温馨提醒：图片仅供参考，商品以实物为准
HSD12-01FTG
单向ESD 12V截止 峰值浪涌电流：12A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款Uni单向保护器件专为单一电路定制，具有12V反向电压耐压等级（VRWM），能承受高达12A的峰值脉冲电流（IPP），为电路提供坚不可摧的防御屏障。尽管其电容值为110pF，更适合低频应用，但仍确保了出色的电压保护性能，是保护敏感电子设备免受过电压损害的优选方案。
- 商品型号
- HSD12-01FTG
- 商品编号
- C25503786
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 33V | |
| 峰值脉冲电流(Ipp) | 12A | |
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压(VBR) | 13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 110pF |
商品概述
HSD12-01FTG 可保护敏感的半导体组件免受静电放电及其他电压瞬态事件造成的损坏或干扰。其卓越的钳位能力、低泄漏电流、低电容和快速响应时间为暴露于静电放电环境的设计提供了同类防护。它为设计人员提供了在阵列不实用的应用中保护一条单向线路的灵活性。
商品特性
- 单向静电放电保护，适用于一条线路
- 反向截止电压：最大 12.0V
- 低泄漏电流：微安级别
- 响应时间典型值小于 1 us
- 低钳位电压：V_C = 33V @ I_PP = 12A
- 静电放电防护等级：30kV（空气放电）/ 30kV（接触放电）（符合 IEC61000-4-2 标准）
- 符合 RoHS 标准
应用领域
- 单向线路保护
