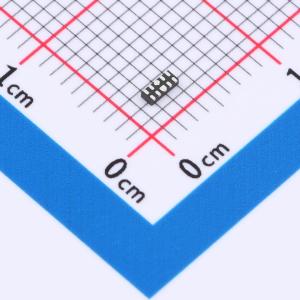

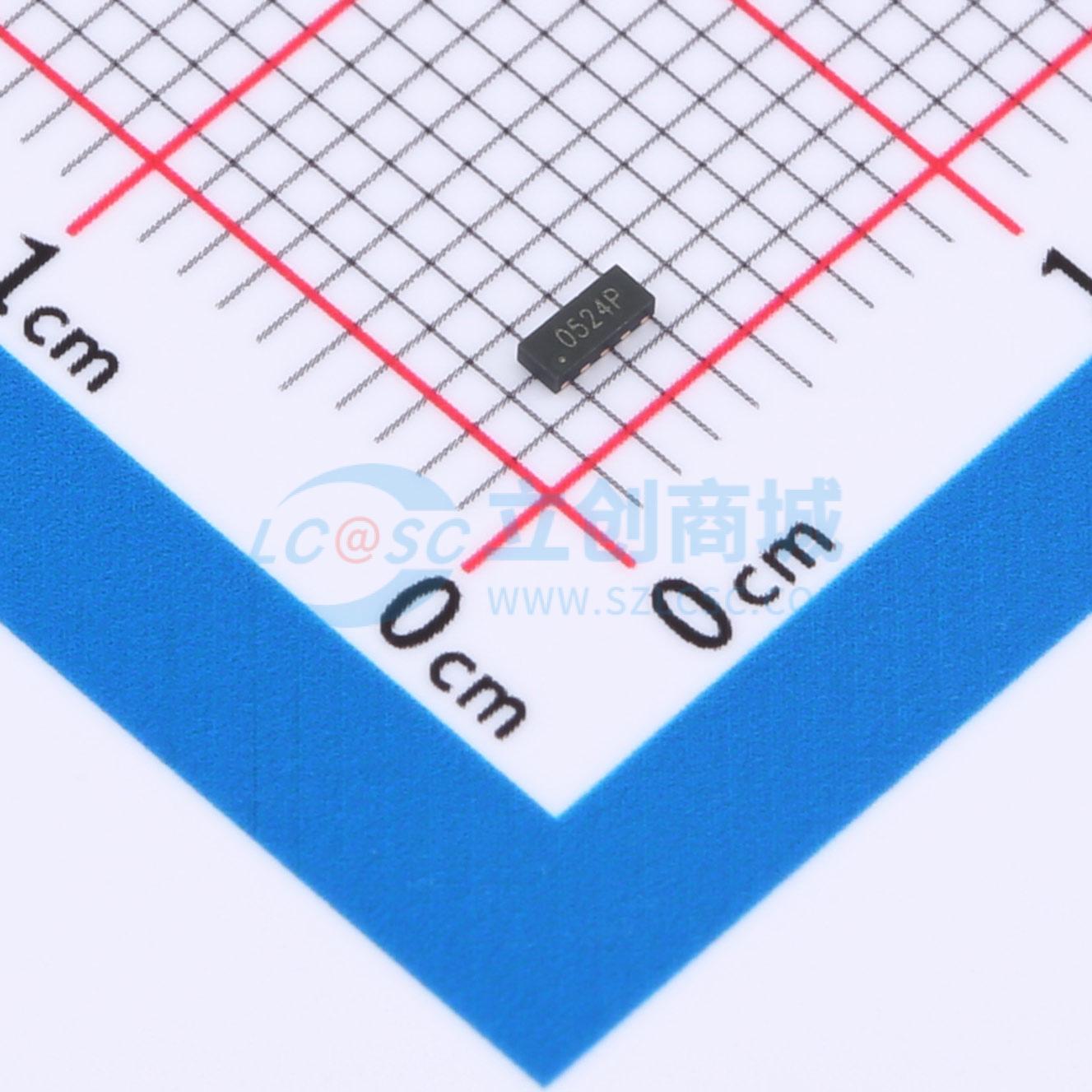

温馨提醒：图片仅供参考，商品以实物为准
HSP3012-04UTG
单向ESD 5V截止 峰值浪涌电流：4.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款Uni单向保护元件，集四通道于一体，每通道可承受高达5V的反向电压，确保电路稳定性。4.5A的峰值电流承受力，有效拦截瞬时大电流，保护电路安全。加之0.6pF的低电容特性，减少信号传递干扰，适配于各类高灵敏度电子应用，为精密电路提供强大而细腻的保护屏障。
- 商品型号
- HSP3012-04UTG
- 商品编号
- C25503770
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
HSP3012 - 04UTG 是一款 4 通道超低电容轨钳位 ESD 保护二极管阵列。每个通道由一对二极管组成，可将正或负 ESD 电流导向正或负轨。在正负电源轨之间的阵列中集成了一个齐纳二极管。在典型应用中，负轨引脚（指定为 GND）与系统接地相连。正 ESD 电流通过 ESD 二极管和齐纳二极管导向接地，正 ESD 电压被钳位到齐纳电压。封装为 DFN2510 - 10L。
商品特性
- 4 通道 ESD 保护
- 提供符合 IEC61000 - 4 - 2 4 级的 ESD 保护
- ±17kV 空气放电
- ±12kV 接触放电
- 超低电容：典型值 0.6pF
- 低钳位电压
- 低工作电压
- 固态硅技术
- 保护四条 I/O 线路
- 符合 RoHS 标准且无卤
