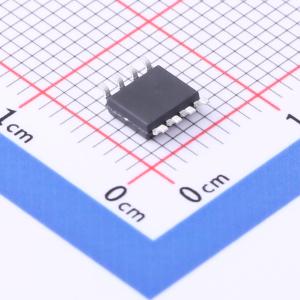

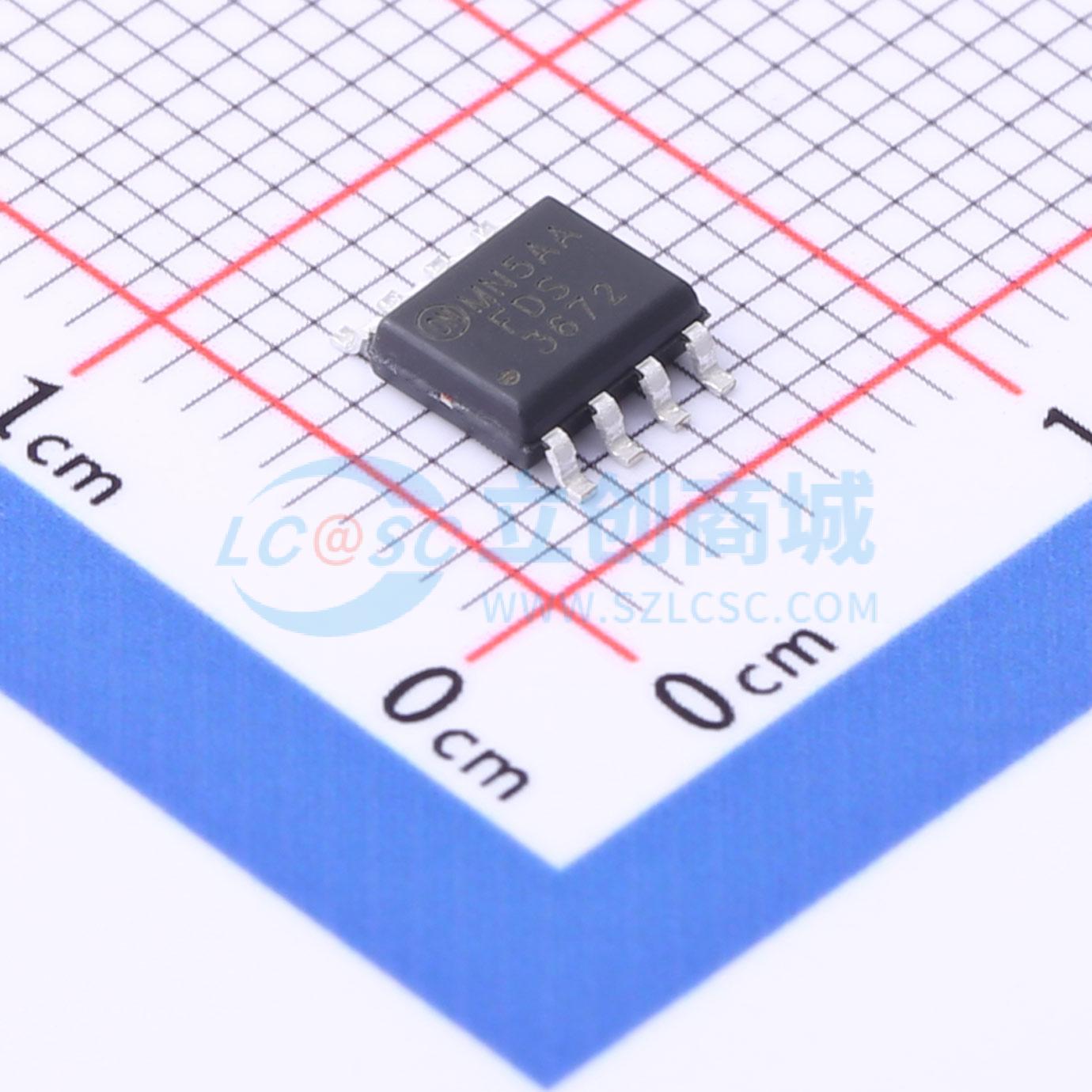

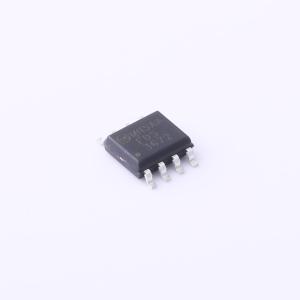

温馨提醒：图片仅供参考，商品以实物为准
FDS3672
N沟道,电流:7.5A,耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N 沟道，PowerTrench MOSFET，100V，7.5A，22mΩ
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDS3672
- 商品编号
- C274238
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.227克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 7.5A | |
| 导通电阻(RDS(on)) | 23mΩ@10V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 28nC@10V | |
| 输入电容(Ciss) | 2.015nF | |
| 反向传输电容(Crss) | 70pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 285pF |
商品特性
- 导通电阻rDS(ON) = 19 mΩ(典型值),栅源电压VGS = 10 V,漏极电流ID = 7.5 A
- 总栅极电荷Qg(tot) = 28 nC(典型值),栅源电压VGS = 10 V
- 低米勒电荷
- 低反向恢复电荷体二极管
- 高频下效率优化
- 具备非钳位感性开关(UIS)能力(单脉冲和重复脉冲)
应用领域
- 直流-直流转换器和离线式不间断电源(UPS)
- 分布式电源架构和电压调节模块(VRM)
- 24V和48V系统的初级开关
- 高压同步整流器
