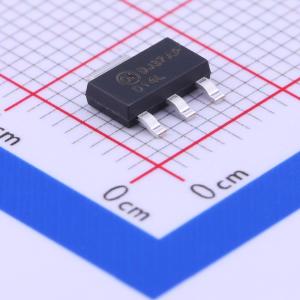

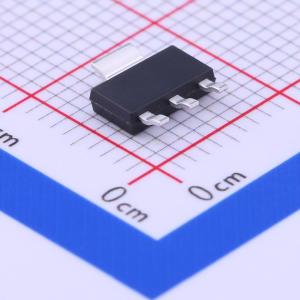

温馨提醒：图片仅供参考，商品以实物为准
NDT014L
1个N沟道 耐压:60V 电流:2.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此类 N 沟道逻辑电平增强型电场效应晶体管是使用 Fairchild 的高单元密度 DMOS 专属技术生产的。此极高密度工艺特别适用于最大程度降低导通电阻，提供卓越的开关性能，可承受雪崩和换相模式下的高能量脉冲。此类器件尤其适用于需要快速开关、线内低功率损耗和瞬变防止的低压应用，如直流电机控制和 DC/DC 转换。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NDT014L
- 商品编号
- C274610
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 2.8A | |
| 导通电阻(RDS(on)) | 200mΩ@4.5V | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5nC@4.5V | |
| 输入电容(Ciss) | 214pF | |
| 反向传输电容(Crss) | 27pF | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 70pF |
商品概述
这些N沟道逻辑电平增强型功率场效应晶体管采用专有的高单元密度DMOS技术制造。这种超高密度工艺经过特别设计，可将导通电阻降至最低，提供出色的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件特别适用于低压应用，如直流电机控制和直流-直流转换，在这些应用中需要快速开关、低在线功率损耗和抗瞬态能力。
商品特性
- 在VGS = 10 V时,RDS(ON) = 0.16 Ω
- 2.8 A、60 V。在VGS = 4.5 V时,RDS(ON) = 0.2 Ω
- 高密度单元设计,实现极低的RDS(ON)
- 采用广泛使用的表面贴装封装,具备高功率和电流处理能力
