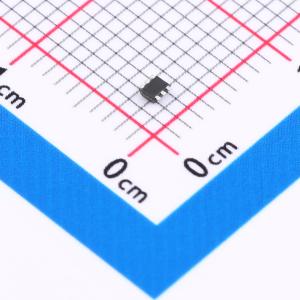

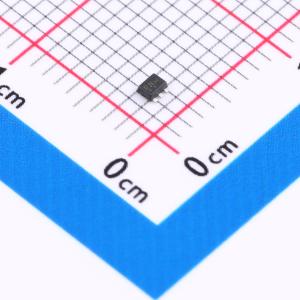

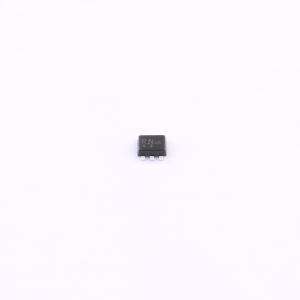

温馨提醒：图片仅供参考，商品以实物为准
NUP5120X6T1G
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款五线浪涌保护阵列专为需要浪涌保护功能的应用而设计。它适用于过瞬态电压和静电放电（ESD）敏感设备，如手机、便携式设备、计算机、打印机及其他应用场景。该器件采用单片共阳极设计，可在单个SOT - 563封装中保护五条独立线路。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NUP5120X6T1G
- 商品编号
- C274627
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压 | 6.2V | |
| 反向电流(Ir) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 五路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 54pF |
商品概述
这款五线浪涌保护阵列专为需要浪涌保护功能的应用而设计。它适用于过瞬态电压和静电放电（ESD）敏感设备，如手机、便携式设备、计算机、打印机及其他应用场景。该器件采用单片共阳极设计，可在单个SOT - 563封装中保护五条独立线路。
商品特性
- 在单个SOT - 563封装中最多可保护五条线路
- 人体模型静电放电等级为3B级（超过8 kV），机器模型静电放电等级为C级（超过400 V）
- 符合IEC 61000 - 4 - 2（ESD）标准，空气放电15 kV，接触放电8 kV
- 这是一款无铅器件
应用领域
- 手持便携式应用
- 串行和并行端口
- 笔记本电脑、台式机、服务器
