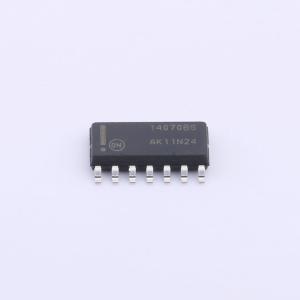

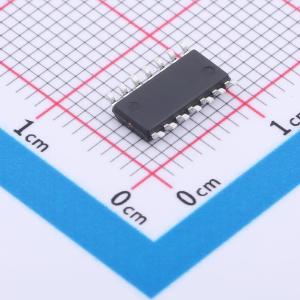

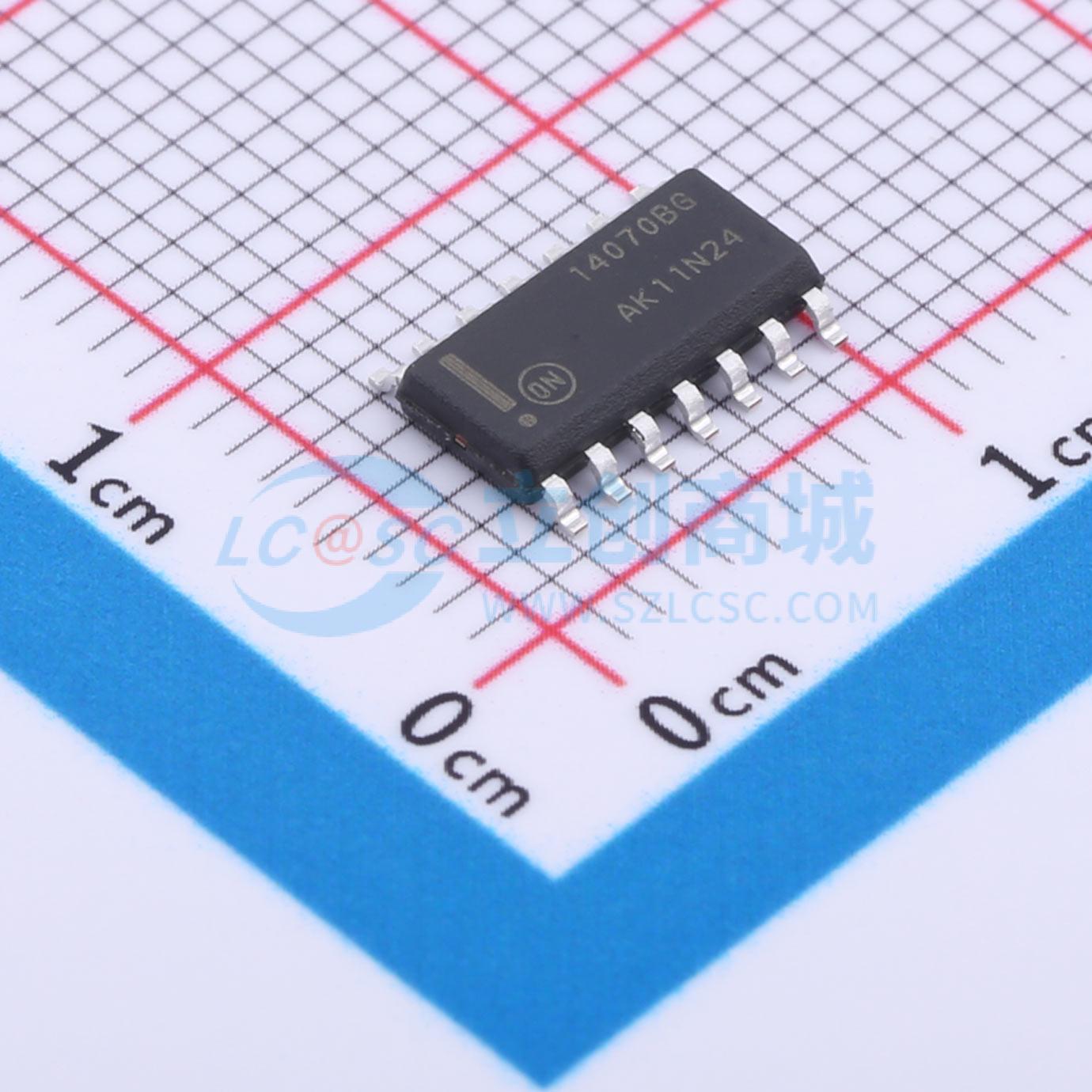

MC14070BDR2G
CMOS小规模集成电路，四路异或门和或非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC14070B 四异或门和 MC14077B 四异或非门采用 MOS P 沟道和 N 沟道增强型器件，以单块结构制成。这些互补 MOS 逻辑门主要用于需要低功耗和/或高抗噪性的场合。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC14070BDR2G
- 商品编号
- C274657
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.277克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8.8mA | |
| 拉电流(IOH) | 8.8mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV；50mV；50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 110ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
