温馨提醒：图片仅供参考，商品以实物为准

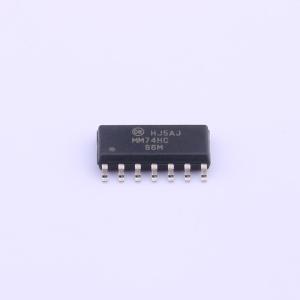

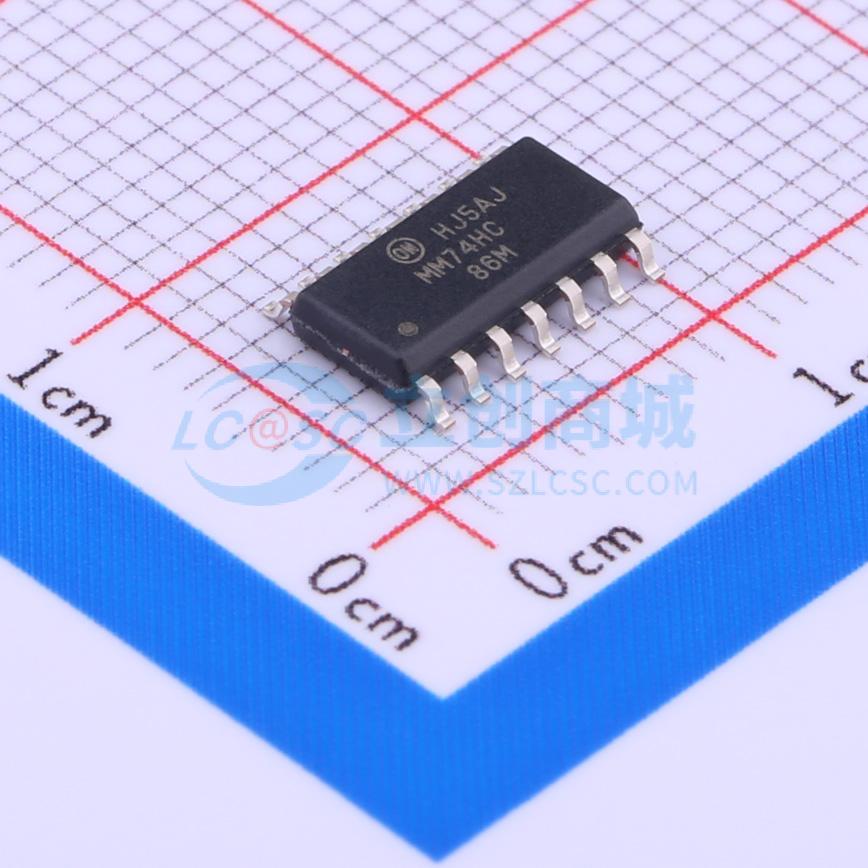

MM74HC86MX
四路2输入异或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MM74HC86 互斥 OR 门极采用先进的 CMOS 工艺制造，运行速度与 LS-TTL 门极相媲美，并保持了标准 CMOS 集成电路的低功耗和高抗扰性特性。这些门极完全缓冲，具有 10 个 LS-TTL 负载的扇出。74HC 逻辑系列可与标准 74LS 逻辑系列实现功能和引脚输出兼容。通过箝位到 VCC 和接地的内部二极管，可针对由于静电荷导致的损坏保护所有输入。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MM74HC86MX
- 商品编号
- C278707
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 1.9V；5.48V；3.98V | |
| 输出低电平(VOL) | 100mV；260mV；260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 20ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
