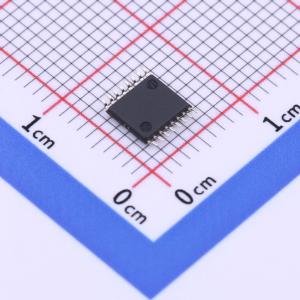

温馨提醒：图片仅供参考，商品以实物为准
MM74HC595MTC
三态输出 串行至串行或并行移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速移位寄存器采用先进的硅栅CMOS技术。该器件具有标准CMOS集成电路的高抗噪性和低功耗，以及驱动15个LS-TTL负载的能力。该器件包含一个8位移位寄存器，它为一个8位D型存储寄存器提供数据。存储寄存器有8个三态输出。移位寄存器和存储寄存器都有独立的时钟。移位寄存器有一个直接覆盖清除、串行输入和串行输出（标准）引脚，用于级联。移位寄存器和存储寄存器都使用正边沿触发时钟。如果两个时钟连接在一起，移位寄存器状态比存储寄存器提前一个时钟脉冲。74HC逻辑系列在速度、功能和引脚排列上与标准74LS逻辑系列兼容。所有输入都通过内部二极管钳位到VCC和地，以防止静电放电损坏。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MM74HC595MTC
- 商品编号
- C274671
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 30MHz | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 36ns@6V,50pF |
