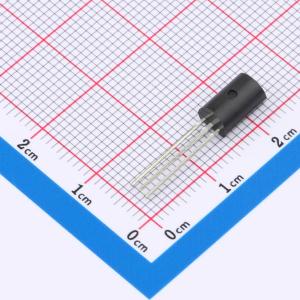

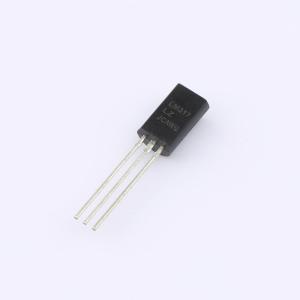

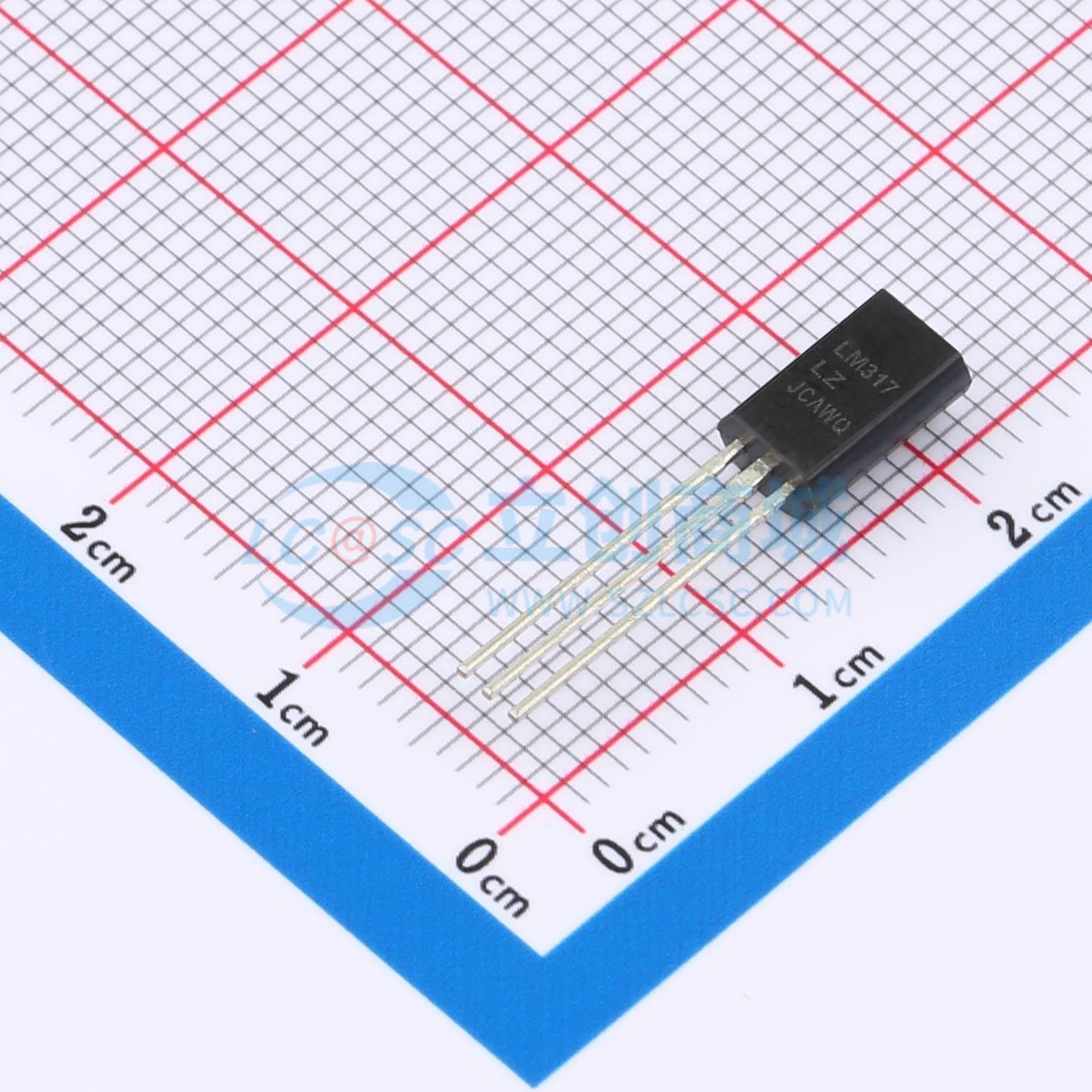

LM317LZG

ADJ 输入40V 输出1.2V~37V 100mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM317L 是一款可调式三端正电压稳压器，能够在 1.2 V 至 37 V 的输出电压范围内提供超过 100 mA 的电流。这款电压稳压器使用极为简便，仅需两个外部电阻即可设定输出电压。
品牌名称: onsemi(安森美)
商品型号: LM317LZG
商品编号: C274646
商品封装: TO-92-8mm
包装方式: 袋装
商品毛重: 0.214克(g)

商品参数

商品概述

LM317L是一款可调式三端正电压稳压器，能够在1.2 V至37 V的输出电压范围内提供超过100 mA的电流。这款电压稳压器使用极为简便，仅需两个外部电阻即可设置输出电压。此外，它采用了内部限流、热关断和安全区补偿功能，基本可防止损坏。LM317L适用于多种应用，包括局部、板载稳压。该器件还可用于制作可编程输出稳压器，或者通过在调节端和输出端之间连接一个固定电阻，LM317L可作为精密电流稳压器使用。

商品特性

输出电流超过100 mA
输出电压可在1.2 V至37 V之间调节
内部热过载保护
内部短路电流限制
输出晶体管安全区补偿
适用于高压应用的浮动操作
标准三引脚晶体管封装
无需储备多种固定电压产品
采用NCV前缀，适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件为无铅产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	40V
	输出电压	1.2V~37V
	输出电流	100mA
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	过热保护；过流保护
	工作温度	0℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
