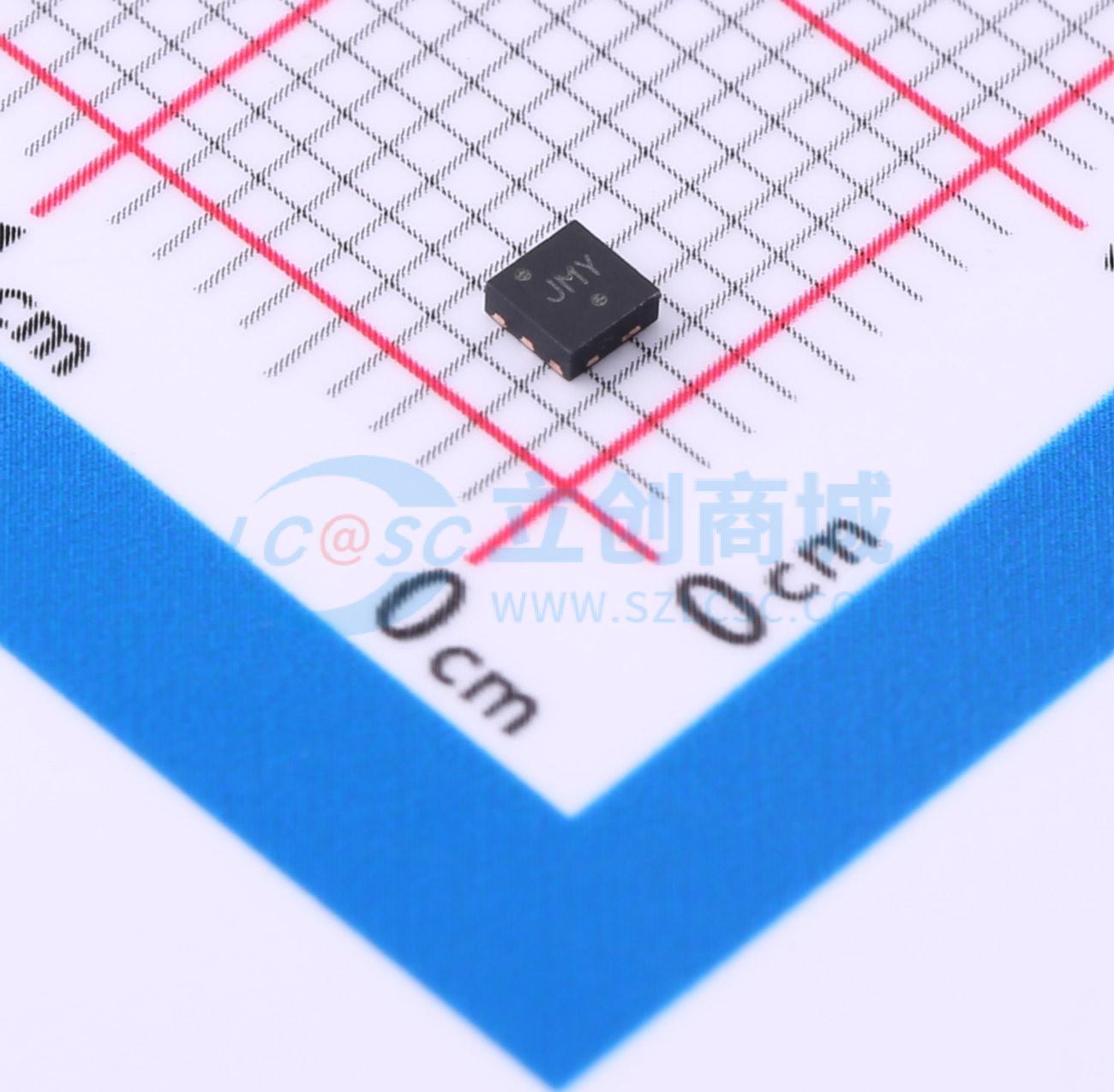

NTLJD3119CTBG实物图
  • NTLJD3119CTBG商品缩略图
  • NTLJD3119CTBG商品缩略图
  • NTLJD3119CTBG商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NTLJD3119CTBG

1个N沟道+1个P沟道 耐压:20V 电流:4.1A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性:互补N沟道和P沟道MOSFET。 WDFN封装,带外露漏极焊盘,具有出色的热传导性能。 封装尺寸与SC-88相同。 采用前沿沟槽技术,导通电阻低。 栅极阈值电压为1.8 V。 低外形(< 0.8mm),便于在薄型环境中安装。应用:同步DC-DC转换电路。 便携式设备(如PDA、手机和硬盘)的负载/电源管理
品牌名称
onsemi(安森美)
商品型号
NTLJD3119CTBG
商品编号
C274622
商品封装
WDFN-6(2x2)​
包装方式
编带
商品毛重
0.45克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道+1个P沟道
漏源电压(Vdss)20V
连续漏极电流(Id)4.1A
导通电阻(RDS(on))120mΩ@1.8V
耗散功率(Pd)2.3W
阈值电压(Vgs(th))1V@250uA
属性参数值
栅极电荷量(Qg)56nC@4.5V
输入电容(Ciss)271pF
反向传输电容(Crss)43pF
工作温度-55℃~+150℃
类型N沟道+P沟道
输出电容(Coss)531pF

数据手册PDF
