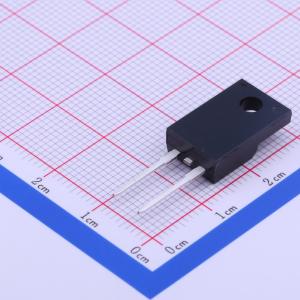

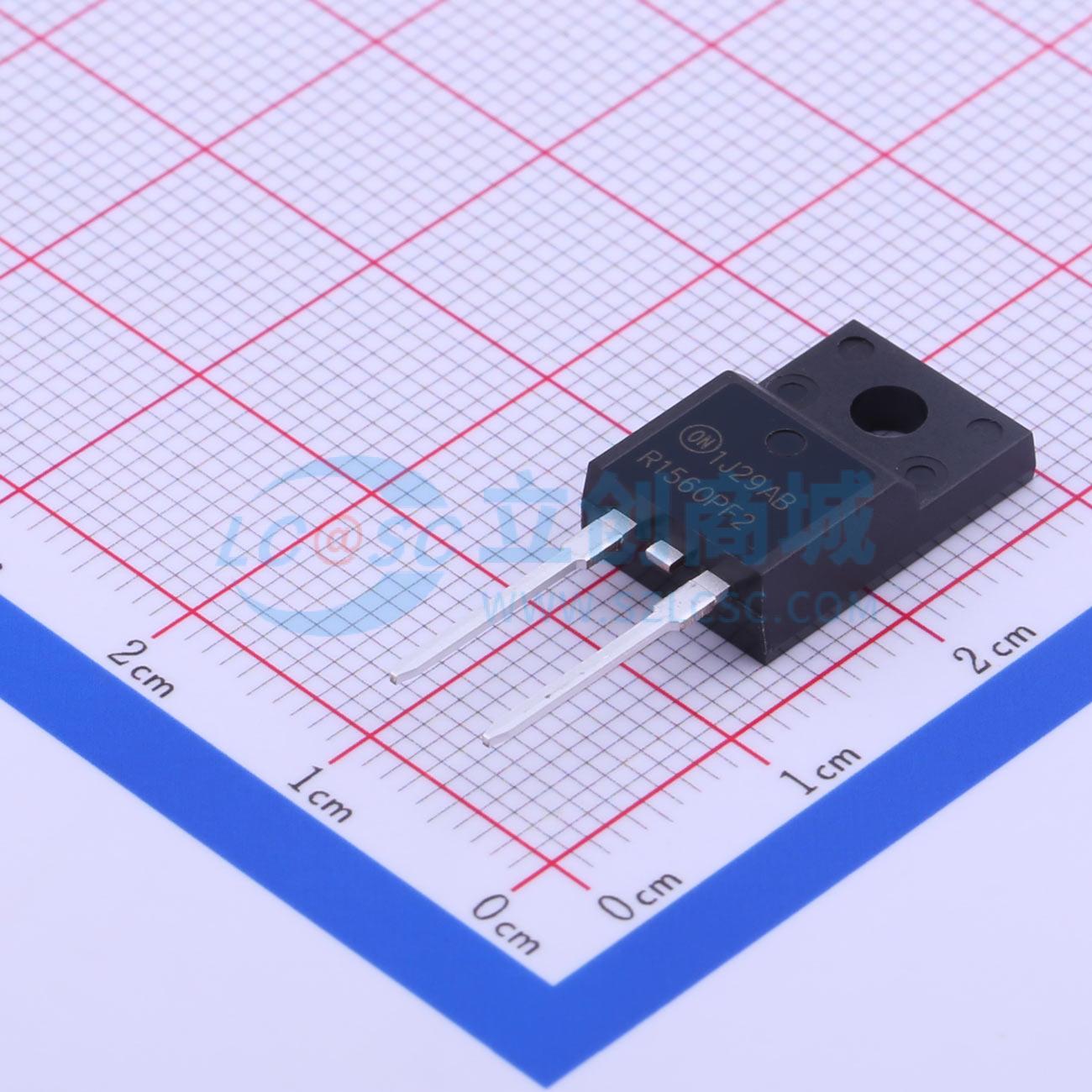

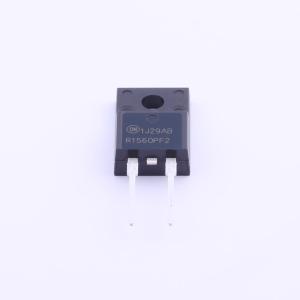

ISL9R1560PF2
600V 15A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一款为高频硬开关应用中的低损耗性能而优化的二极管。该系列在典型工作条件下具有低反向恢复电流 (IRR) 和出色的软恢复特性。此器件适用于电源和其他功率开关应用中的续流或升压二极管。低 IRR 和短 ta 阶段可降低开关晶体管的损耗。软恢复可最大程度减少振铃，扩大了二极管在无需额外缓冲电路的情况下的工作条件范围。考虑将其与 SMPS IGBT 配合使用，以较低成本实现最高效、最高功率密度的设计。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ISL9R1560PF2
- 商品编号
- C274640
- 商品封装
- ITO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 1.8V@15A | |
| 直流反向耐压(Vr) | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 100uA@600V | |
| 非重复峰值浪涌电流 (Ifsm) | 200A | |
| 工作结温范围 | -55℃~+175℃ |
