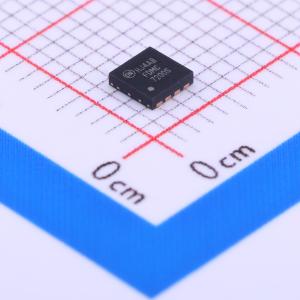

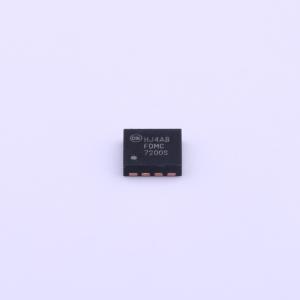

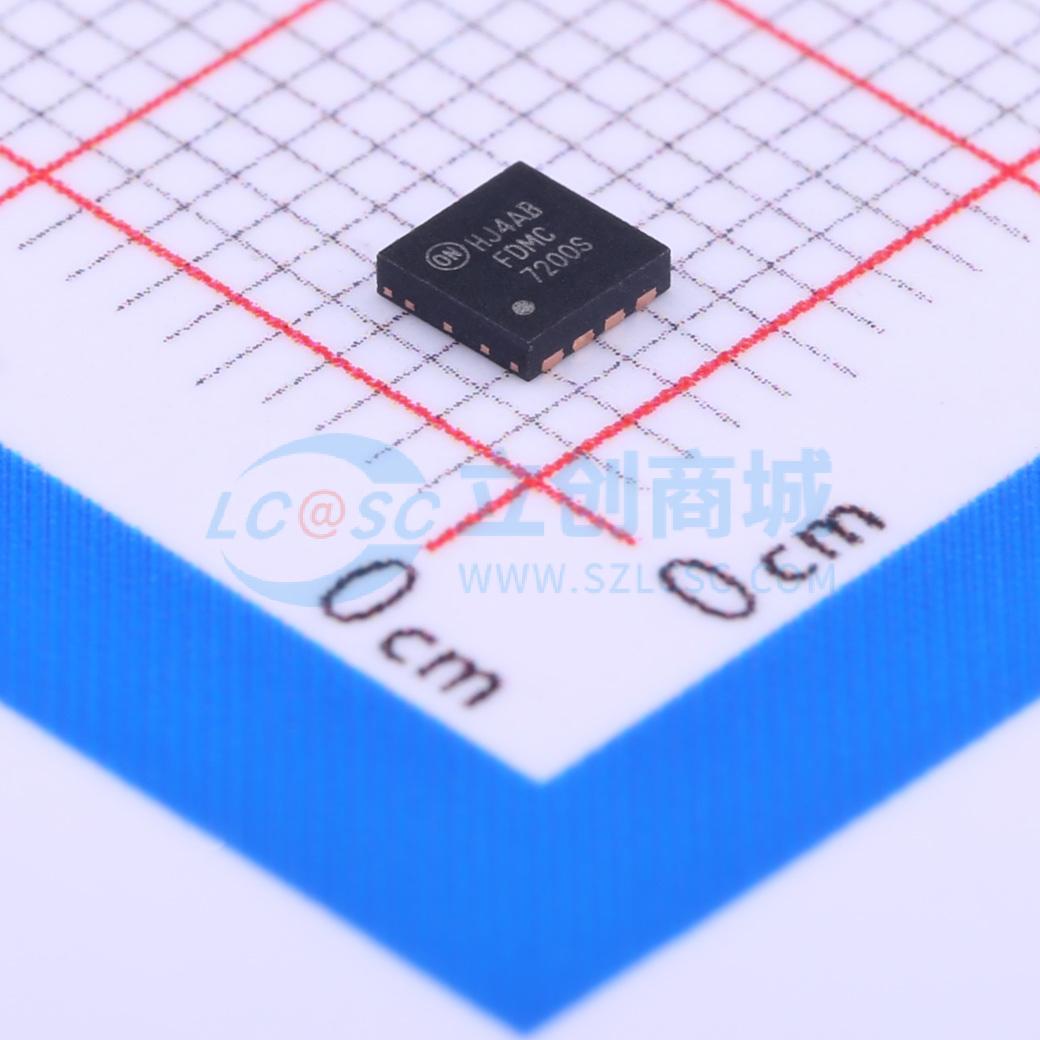

FDMC7200S
双N沟道MOSFET,电流:18A,耐压:30V
- 描述
- 此器件包括了两个特制的 N 沟道 MOSFET,采用双 Power33 (3 mm X 3 mm MLP) 封装。开关节点已经内部联接,可实现同步降压转换器的轻松布置和布线。控制 MOSFET (Q1) 和同步 MOSFET (Q2) 可提供最佳功率能效。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMC7200S
- 商品编号
- C255594
- 商品封装
- Power-33-8
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 46A | |
| 导通电阻(RDS(on)) | 10mΩ@10V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.436nF | |
| 反向传输电容(Crss) | 52pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 495pF |
商品概述
该器件采用双功率33(3mm X 3mm MLP)封装,包含两个专用N沟道MOSFET。开关节点已实现内部连接,便于同步降压转换器的布局和布线。控制MOSFET(Q1)和同步MOSFET(Q2)经过精心设计,可提供最佳电源效率。
商品特性
- Q1:N沟道
- 在VGS = 10 V、ID = 6 A时,最大rDS(on) = 22 mΩ
- 在VGS = 4.5 V、ID = 5 A时,最大rDS(on) = 34 mΩ
- Q2:N沟道
- 在VGS = 10 V、ID = 8.5 A时,最大rDS(on) = 10 mΩ
- 在VGS = 4.5 V、ID = 7.2 A时,最大rDS(on) = 13.5 mΩ
- 符合RoHS标准
应用领域
- 移动计算
- 移动互联网设备
- 通用负载点
