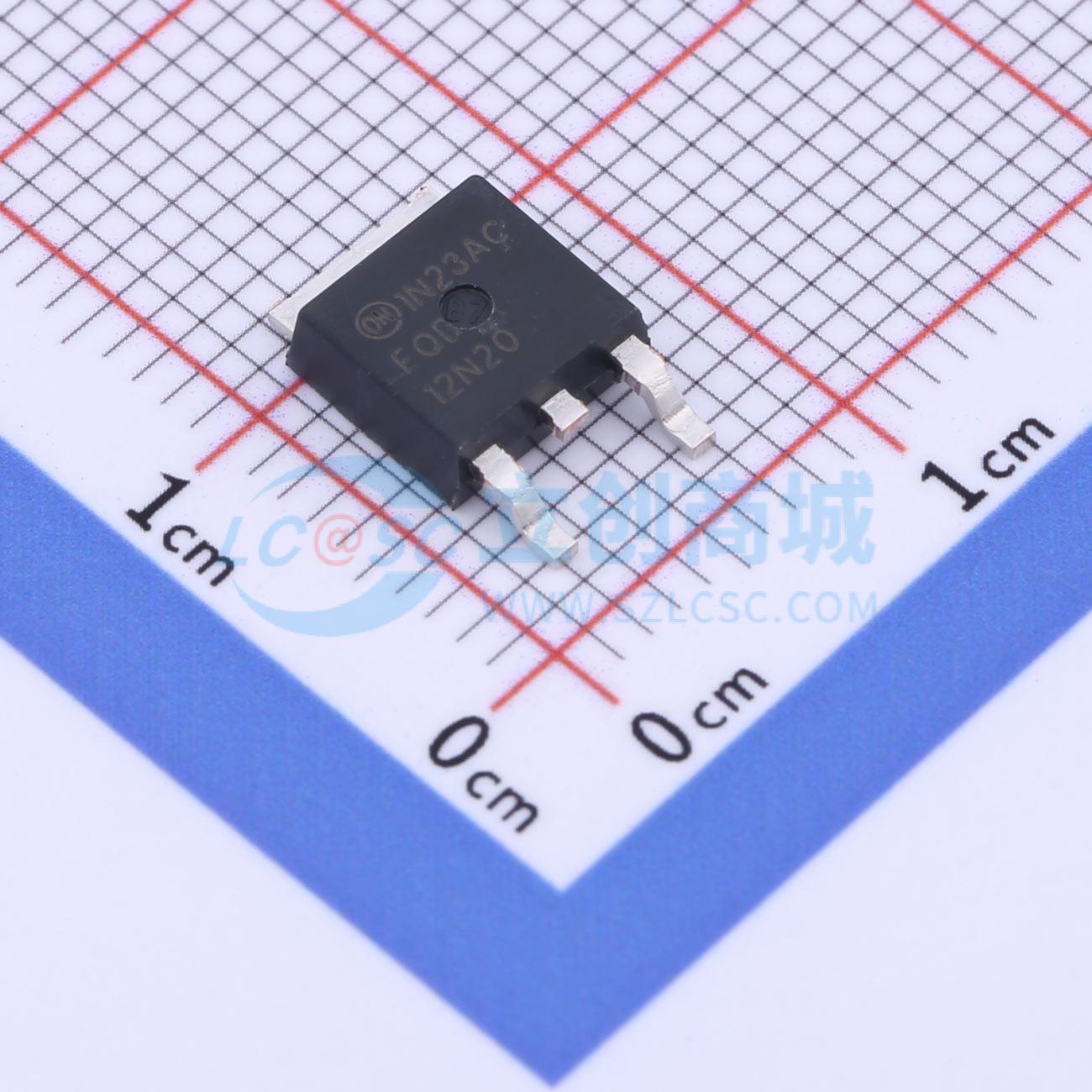

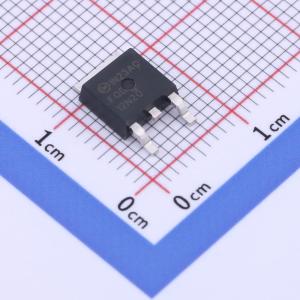

温馨提醒：图片仅供参考，商品以实物为准
FQD12N20TM
N沟道, 电流:9A, 耐压:200V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- FQD12N20TM
- 商品编号
- C258155
- 商品封装
- TO-252(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 280mΩ@10V | |
| 耗散功率(Pd) | 55W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 23nC@10V | |
| 输入电容(Ciss) | 910pF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 160pF |
商品概述
这款N沟道增强型功率MOSFET采用专有平面条形和DMOS技术制造。这种先进的MOSFET技术经过特别设计，可降低导通电阻，并提供卓越的开关性能和高雪崩能量强度。这些器件适用于开关模式电源、有源功率因数校正（PFC）和电子灯镇流器。
商品特性
- 9 A、200 V,在VGS = 10 V、ID = 4.5 A条件下,RDS(on) = 280 mΩ(最大值)
- 低栅极电荷(典型值18 nC)
- 低Crss(典型值18 pF)
- 100%经过雪崩测试
- 符合RoHS标准
应用领域
-开关模式电源-有源功率因数校正(PFC)-电子灯镇流器
