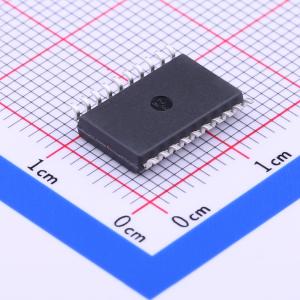

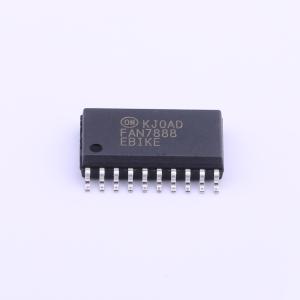

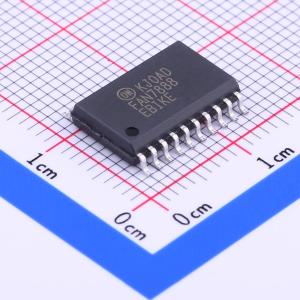

FAN7888MX
三路半桥栅极驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN7888 是一款单片三相半桥门极驱动集成电路，适用于在最高 +200 V 下运行的高压、高速驱动 MOSFET 和 IGBT。安森美半导体的高电压工艺和共模干扰抑制技术提供了高压侧驱动器在高 dv/dt 干扰情况下的稳定运行。先进的电平转换电路针对 VBS=15 V 提供了最高 VS=-9.8 V（典型值）的高压侧门极驱动器运行。输出驱动器通常会分别源/汲 250mA/500mA，适用于电机驱动系统中的三相半桥应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN7888MX
- 商品编号
- C258167
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.952克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 650mA | |
| 拉电流(IOH) | 350mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 50ns | |
| 下降时间(tf) | 30ns | |
| 传播延迟 tpLH | 130ns | |
| 传播延迟 tpHL | 150ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 160uA |
商品概述
用于自举操作的浮动通道，最高可达 +200 V 所有通道典型的拉/灌电流驱动能力为 350 mA / 650 mA 3 个半桥栅极驱动器 当 VBS = 15 V 时，允许的负 VS 摆幅扩展至 -9.8 V，以实现信号传播 匹配的最大传播延迟时间：50 ns 兼容 3.3 V 和 5 V 输入逻辑 所有通道均内置直通保护电路，典型死区时间为 270 ns 内置共模 dv/dt 噪声消除电路 所有通道均内置欠压锁定（UVLO）功能 FAN7888 是一款单片式三半桥栅极驱动 IC，专为驱动最高工作电压达 +200 V 的高压、高速 MOSFET 和 IGBT 而设计。 仙童（Fairchild）的高压工艺和共模噪声消除技术可确保高端驱动器在高 dv/dt 噪声环境下稳定运行。 先进的电平转换电路允许高端栅极驱动器在 VBS = 15 V 时，VS 低至 -9.8 V（典型值）仍能正常工作。 当 VDD 和 VBS 低于指定的阈值电压时，UVLO 电路可防止器件出现故障。 输出驱动器典型的拉/灌电流分别为 350 mA / 650 mA，适用于电机驱动系统中的三相半桥应用。
商品特性
- 用于自举操作的浮动通道，最高可达 +200 V
- 所有通道典型的拉/灌电流驱动能力为 350 mA / 650 mA
- 3 个半桥栅极驱动器
- 当 VBS = 15 V 时，允许的负 VS 摆幅扩展至 -9.8 V，以实现信号传播
- 匹配的最大传播延迟时间：50 ns
- 兼容 3.3 V 和 5 V 输入逻辑
- 所有通道均内置直通保护电路，典型死区时间为 270 ns
- 内置共模 dv/dt 噪声消除电路
- 所有通道均内置欠压锁定（UVLO）功能
应用领域
- 三相电机逆变器驱动器
