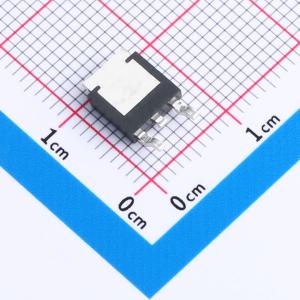

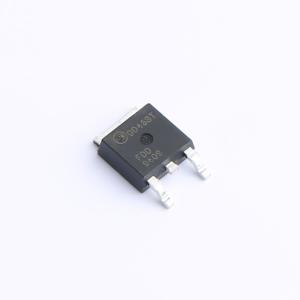

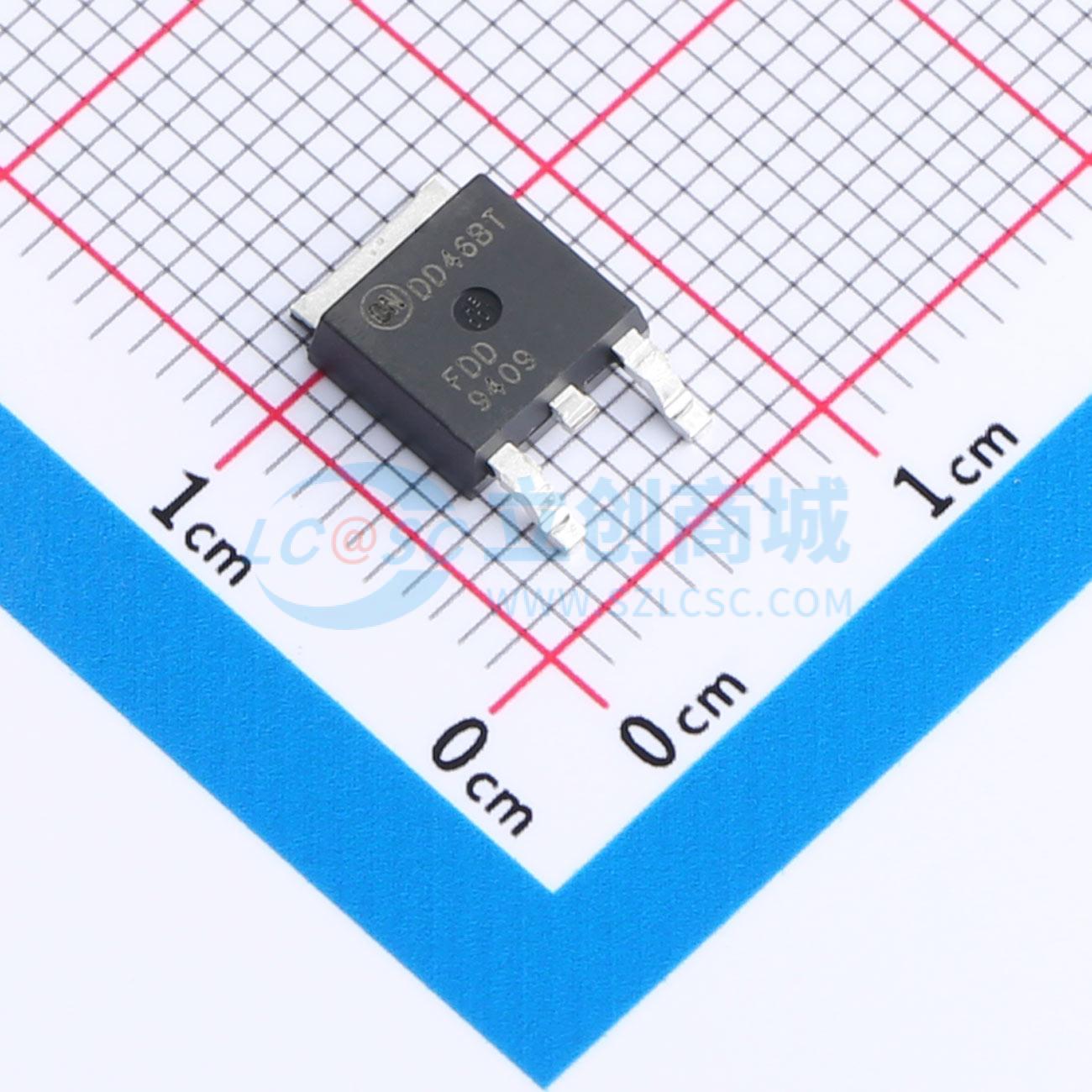

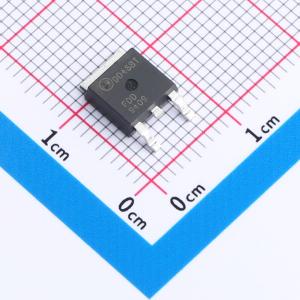

FDD9409-F085
N沟道 耐压:40V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：典型RDS(on) = 2.3mΩ，VGS = 10V，ID = 80A。 典型Qg(tot) = 42nC，VGS = 10V，ID = 80A。 UIS能力。 RoHS合规。 符合AEC Q101标准。应用：汽车发动机控制。 动力系统管理
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDD9409-F085
- 商品编号
- C258219
- 商品封装
- DPAK(TO-252)
- 包装方式
- 编带
- 商品毛重
- 0.516667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 3.2mΩ@10V | |
| 耗散功率(Pd) | 150W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 46nC@10V | |
| 输入电容(Ciss) | 3.13nF | |
| 反向传输电容(Crss) | 48pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 756pF |
商品概述
FDS8882专为最大限度降低功率转换应用中的损耗而设计。结合了硅技术和封装技术的进步，在保持出色开关性能的同时，实现了最低的导通态漏源电阻（rDS(on)）。
商品特性
- 在 VGS = 10 V、ID = 80 A 条件下,典型 RDS(on) = 2.3 m Ω
- 在 VGS = 10 V、ID = 80 A 条件下,典型 Qg(\text tot) = 42 nC
- 具备单脉冲雪崩耐量
- 符合 RoHS 标准
- 通过 AEC Q101 认证
应用领域
- 汽车发动机控制
- 动力系统管理
- 电磁阀和电机驱动器
- 电子转向系统
- 集成式起动机/交流发电机
- 分布式电源架构和电压调节模块
- 12V 系统主开关
