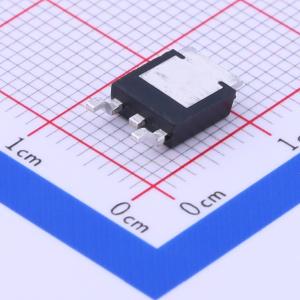

温馨提醒：图片仅供参考，商品以实物为准
FDD3682
N沟道,电流:32A,耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道 100V 32A
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDD3682
- 商品编号
- C258218
- 商品封装
- TO-252AA
- 包装方式
- 编带
- 商品毛重
- 0.494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 32A | |
| 导通电阻(RDS(on)) | 36mΩ@10V | |
| 耗散功率(Pd) | 95W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 28nC@10V | |
| 输入电容(Ciss) | 1.25nF | |
| 反向传输电容(Crss) | 45pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 190pF |
商品特性
- 导通电阻 rDS(ON) = 32 mΩ（典型值），栅源电压 VGS = 10 V，漏极电流 ID = 32 A
- 总栅极电荷 Qg(tot) = 18.5 nC（典型值），栅源电压 VGS = 10 V
- 低米勒电荷
- 低反向恢复电荷体二极管
- 具备非钳位感性负载开关能力（单脉冲和重复脉冲）
- 通过 AEC Q101 认证
应用领域
- 直流-直流转换器和离线式不间断电源
- 分布式电源架构和电压调节模块
- 24V 和 48V 系统的初级开关
- 高压同步整流器
- 直喷/柴油喷射系统
- 42V 汽车负载控制
- 电子气门机构系统
