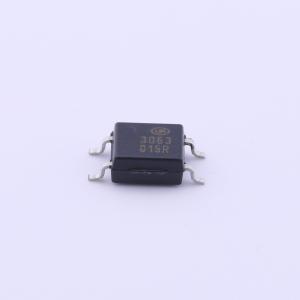

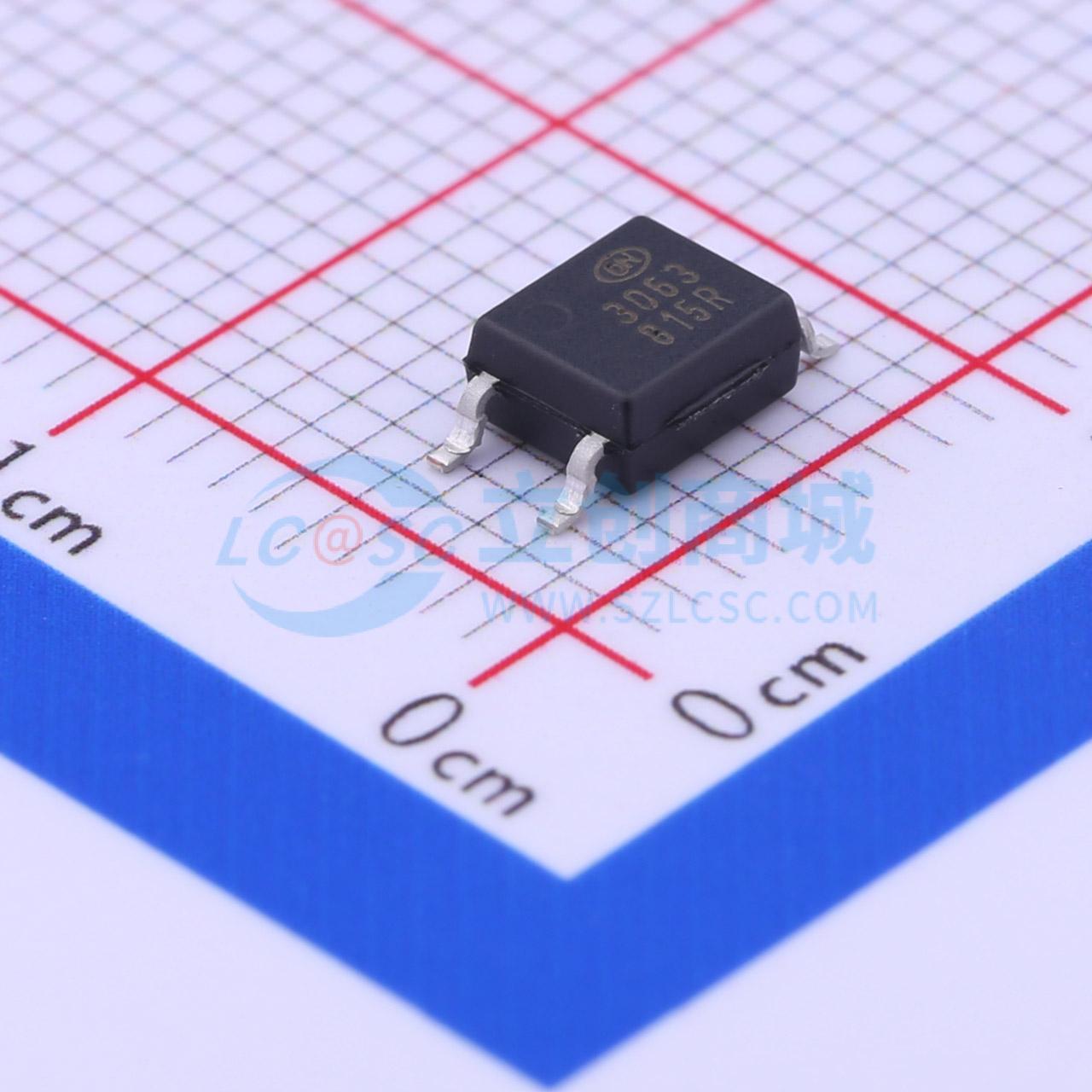

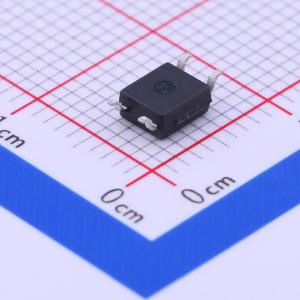

温馨提醒：图片仅供参考，商品以实物为准

FODM3063R2

双向可控硅有过零电路 1通道

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FODM306X 和 FODM308X 包含一个红外发光二极管，该二极管与执行零电压交叉双侧三端双向可控硅驱动器功能的单片硅检测器进行光耦合并采用紧凑型 4 引脚微型扁平封装。引线间距为 2.54mm。此类器件适用于从 115/240V 交流线路供电设备逻辑系统接口中的三端双向可控硅开关元件，如固态继电器、工业控制、电机、电磁阀和消费品设备等。
品牌名称: onsemi(安森美)
商品型号: FODM3063R2
商品编号: C258233
商品封装: SOP-4-2.54mm
包装方式: 编带
商品毛重: 0.214克(g)

商品参数

商品概述

FODM306X 和 FODM308X 系列由一个红外发光二极管与单片硅检测器光耦合组成，执行零电压交叉双向可控硅驱动器的功能，并封装在紧凑的4引脚迷你扁平封装中。引脚间距为2.54毫米。它们设计用于与115/240 VAC线路供电设备（如固态继电器、工业控制装置、电机、电磁阀和消费电器）接口中的逻辑系统配合使用。

商品特性

关断电压上升率
- 保证 dv/dt 为 600 V/μs
零电压穿越
峰值阻断电压
- 600 V (FODM306X)
- 800 V (FODM308X)
紧凑型 4 引脚表面贴装封装
- 最大安装高度 2.4 mm
安全认证
- UL1577，3,750 VACRMS 持续 1 分钟
- DIN-EN/IEC60747-5-5，565 V 峰值工作绝缘电压

应用领域

电磁阀控制
照明控制
静态功率开关
交流电机驱动
温度控制
电磁接触器
交流电机启动器
固态继电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	可控硅输出光耦
	可控硅类型	双向可控硅
	过零功能	有
	正向压降(Vf)	1.5V
	输出电流(It(rms))	70mA
	隔离电压(Vrms)	3.75kV
	正向电流	60mA

	属性	参数值
	负载电压	600V
	静态dv/dt	600V/us
	通道数	1
	工作温度	-40℃~+100℃
	耗散功率(Pd)	300mW
	端子数	4
