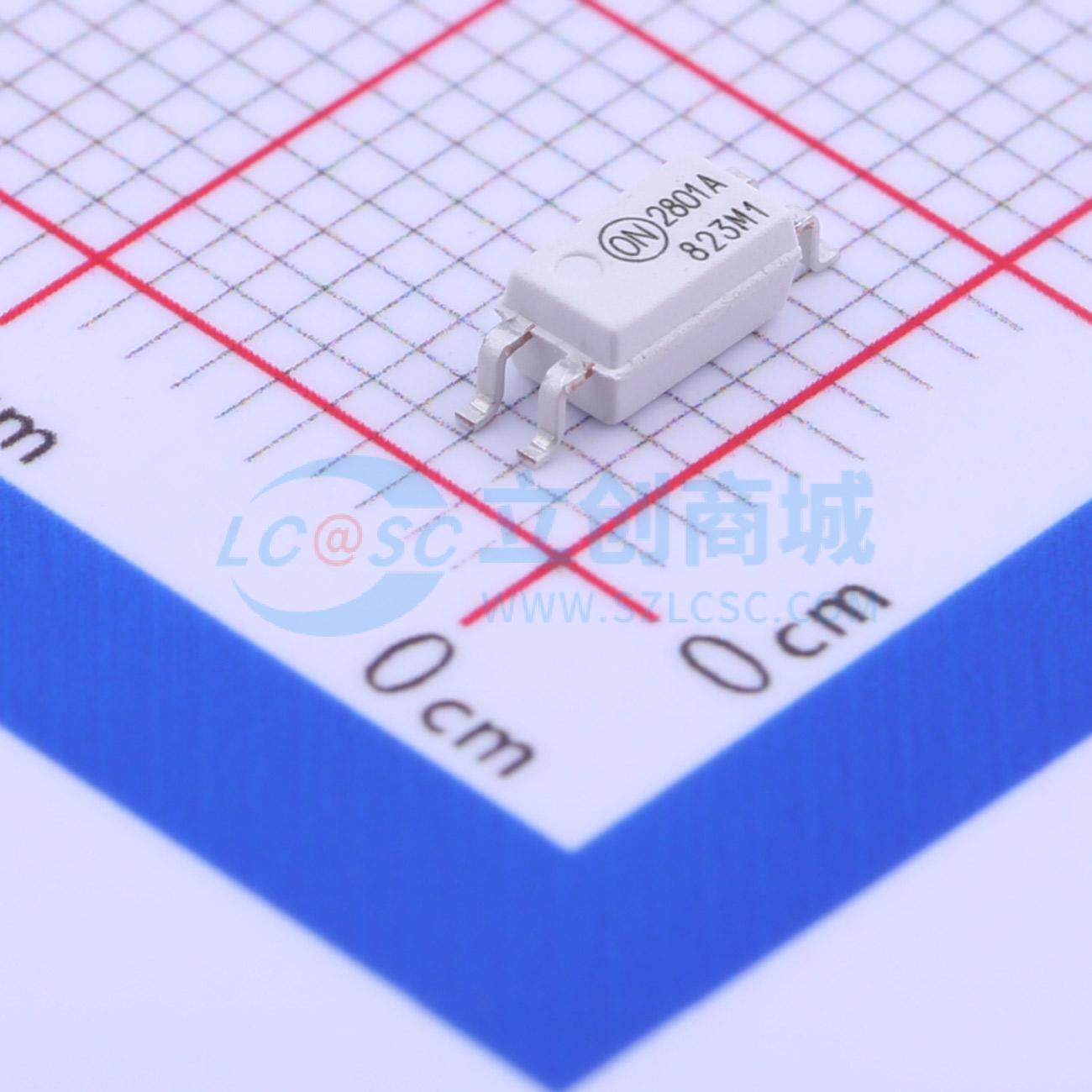

温馨提醒：图片仅供参考，商品以实物为准
HMHA2801AR2
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HMHA281、HMHA2801 系列包括一个砷化镓红外发光二极管，用以驱动紧凑型 4 引脚微型扁平封装中的硅光电晶体管。 引线间距为1.27mm。
- 品牌名称
- onsemi(安森美)
- 商品型号
- HMHA2801AR2
- 商品编号
- C258257
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 编带
- 商品毛重
- 0.494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.3V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@10mA,2mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 160% | |
| 总功耗(Pd) | 210mW | |
| 正向电流(If) | 50mA |
商品概述
HMHA281 和 HMHA2801 系列器件由砷化镓红外发光二极管驱动硅光电晶体管，采用紧凑的 4 引脚迷你扁平封装。引脚间距为 1.27 mm。
商品特性
- 紧凑的 4 引脚封装，最大间距高度为 2.4 mm，半间距引脚可优化电路板空间
- 电流传输比：
- HMHA281：50% 至 600%
- HMHA2801：80% 至 600%
- HMHA2801A：80% 至 160%
- HMHA2801B：130% 至 260%
- HMHA2801C：200% 至 400%
- 安全和法规认证：
- UL1577，3750 VACRMS 持续 1 分钟
- DIN - EN/IEC60747 - 5 - 5，565 V 峰值工作绝缘电压
应用领域
- 数字逻辑输入
- 微处理器输入
- 电源监控
- 双绞线线路接收器
- 电话线接收器
