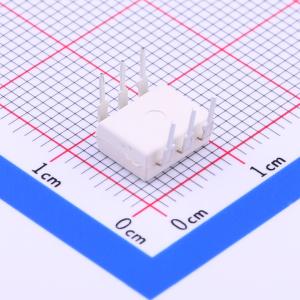

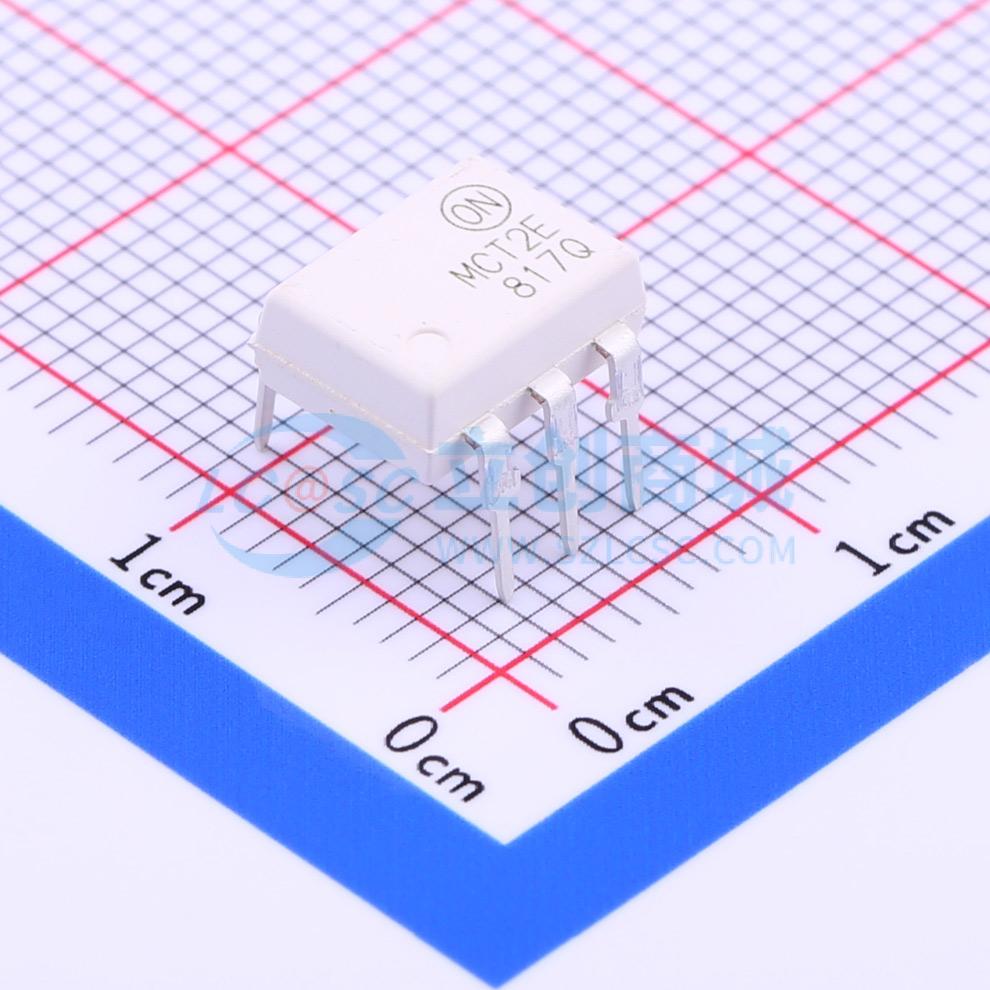

MCT2EM
DC输入 隔离电压(rms):4170V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCT2XXX 系列光绝缘体包括一个驱动硅光电晶体管的砷化镓红外发光二极管，采用 6 引脚双线内封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MCT2EM
- 商品编号
- C258259
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.18V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 4.17kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 30V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@2mA,16mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 2us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
通用光耦合器由一个砷化镓红外发光二极管驱动一个硅光电晶体管组成，采用标准的塑料六引脚双列直插式封装。
商品特性
- 在 lF = 10 mA、VCE = 10 V 时的最小电流传输比：
- MCT2EM 为 20%
- TIL117M 为 50%
- 安全与法规认证：
- UL1577，4170 VACRMS 持续 1 分钟
- DIN - EN/IEC60747 - 5 - 5，850 V 峰值工作绝缘电压
应用领域
- 电源稳压器
- 数字逻辑输入
- 微处理器输入
