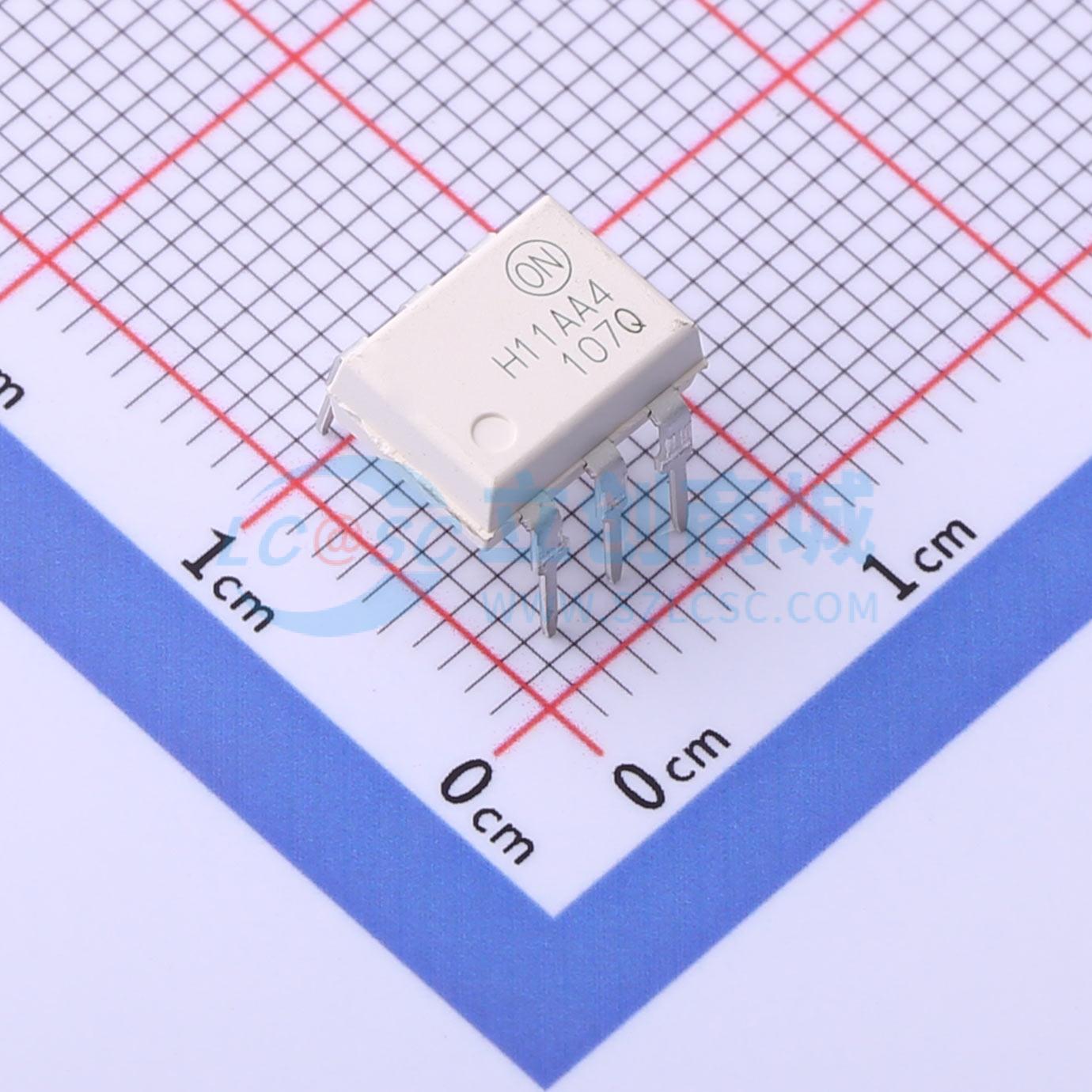

H11AA4M
6引脚DIP封装，交流输入光电晶体管光耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- H11AAXM 系列由两个反相并联连接的砷化镓红外发光二极管组成，以驱动单个硅光电晶体管输出。
- 品牌名称
- onsemi(安森美)
- 商品型号
- H11AA4M
- 商品编号
- C258254
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 1.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.17V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 4.17kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 30V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@10mA,0.5mA | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 270mW | |
| 正向电流(If) | 60mA |
商品概述
- 双极发射极输入
- 内置反极性输入保护
- 安全与法规认证：– UL1577，4170 VACRMS 耐压 1 分钟 – DIN-EN/IEC60747-5-5，850 V 峰值工作绝缘电压
- H11AA1M 和 H11AA4M 器件由两个反向并联的砷化镓红外发光二极管组成，驱动单个硅光电晶体管输出。
应用领域
- 交流线路监测器
- 未知极性直流传感器
- 电话线接口
