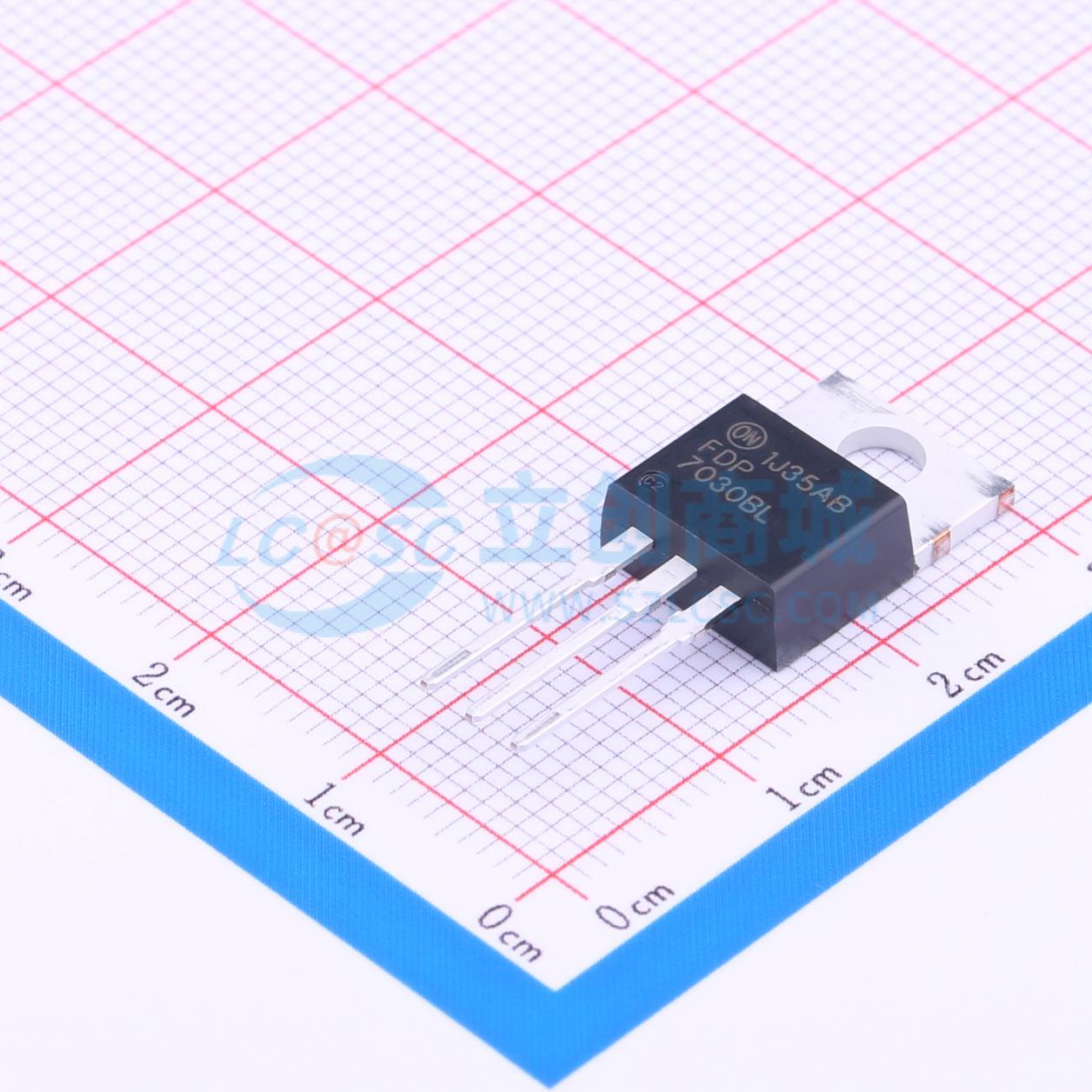

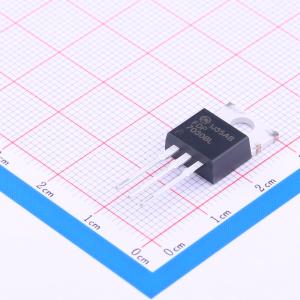

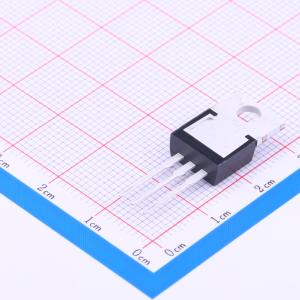

温馨提醒：图片仅供参考，商品以实物为准
FDP7030BL
1个N沟道 耐压:30V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款N沟道逻辑电平MOSFET专为提高使用同步或传统开关PWM控制器的DC/DC转换器的整体效率而设计。与具有类似RDS(ON)规格的其他MOSFET相比，这些MOSFET具有更快的开关速度和更低的栅极电荷。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDP7030BL
- 商品编号
- C243052
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 12mΩ@4.5V | |
| 耗散功率(Pd) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 33nC@5V | |
| 输入电容(Ciss) | 1.76nF | |
| 反向传输电容(Crss) | 185pF | |
| 工作温度 | -65℃~+175℃ | |
| 类型 | N沟道 |
商品概述
这款N沟道逻辑电平MOSFET专为提高使用同步或传统开关PWM控制器的DC/DC转换器的整体效率而设计。 与具有类似RDS(ON)规格的其他MOSFET相比，这些MOSFET具有更快的开关速度和更低的栅极电荷。 其结果是，该MOSFET易于驱动且驱动更安全（即使在非常高的频率下），并且DC/DC电源设计具有更高的整体效率。 它针对低栅极电荷、低RDS(ON)和快速开关速度进行了优化。
商品特性
- 60 A、30 V,VGS = 10 V时,RDS(ON) = 9 mΩ
- VGS = 4.5 V时,RDS(ON) = 12 mΩ
- 规定了高温下的关键直流电气参数
- 高性能沟槽技术,实现极低的RDS(ON)
- 最高结温额定值为175°C
