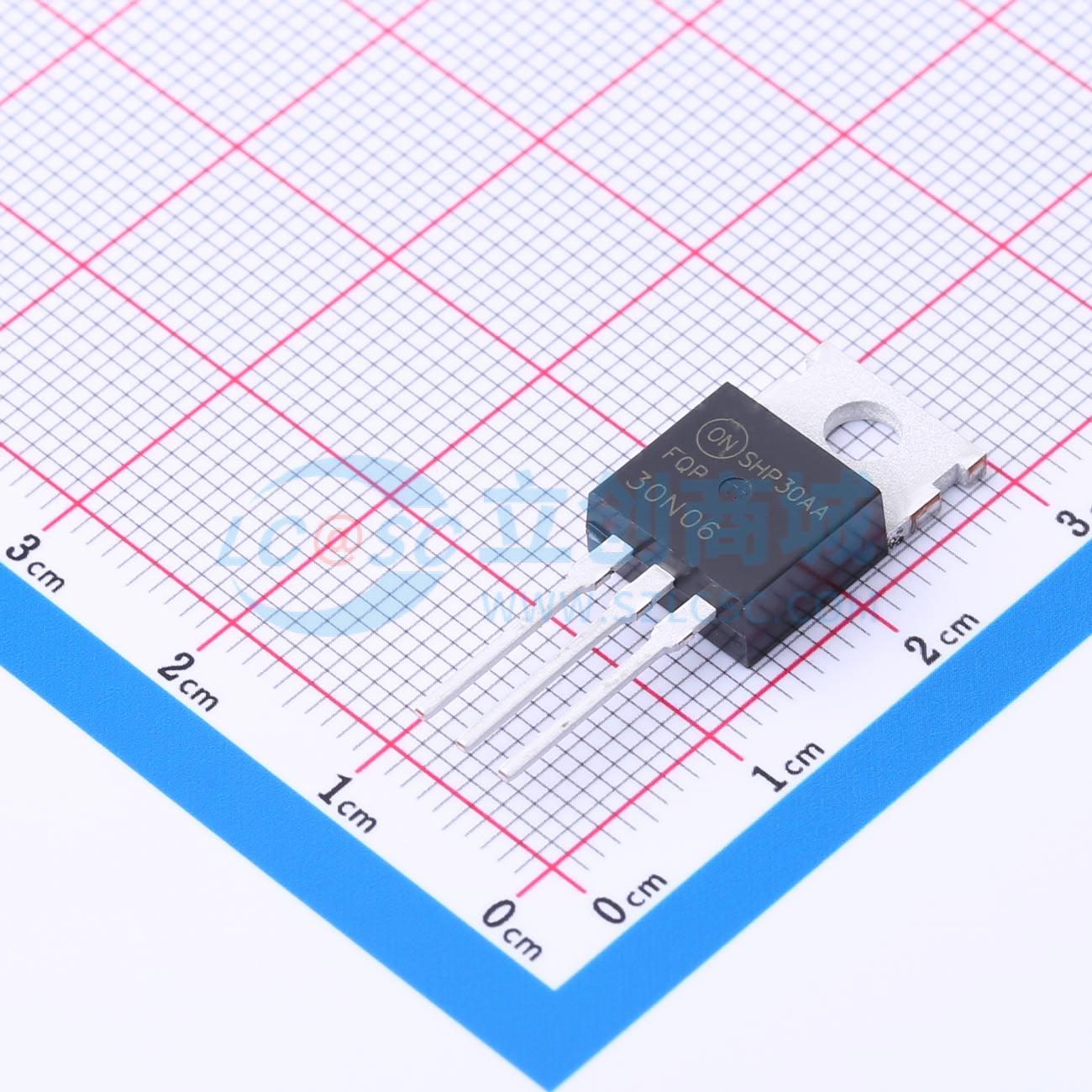

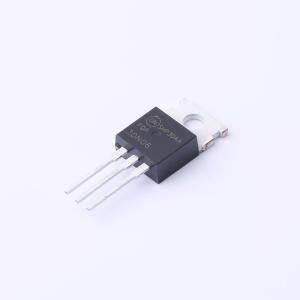

温馨提醒：图片仅供参考，商品以实物为准
FQP30N06
N沟道,电流:30A,耐压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- FQP30N06
- 商品编号
- C243086
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 3.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 40mΩ@10V | |
| 耗散功率(Pd) | 79W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25nC@10V | |
| 输入电容(Ciss) | 945pF | |
| 反向传输电容(Crss) | 52pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 350pF |
商品概述
这款 N 沟道增强型功率 MOSFET 采用专有平面条形和 DMOS 技术制造。这种先进的 MOSFET 技术经过特别设计，可降低导通电阻，提供卓越的开关性能和高雪崩能量强度。这些器件适用于开关模式电源、音频放大器、直流电机控制和可变开关电源应用。
商品特性
- 30 A、60 V,RDS(on) = 40 mΩ(最大值)@ VGS = 10 V、ID = 15 A
- 低栅极电荷(典型值 19 nC)
- 低 Crss(典型值 40 pF)
- 100% 雪崩测试
- 最高结温额定值 175°C
应用领域
- 开关模式电源
- 音频放大器
- 直流电机控制
- 可变开关电源应用
