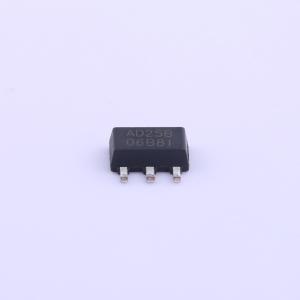

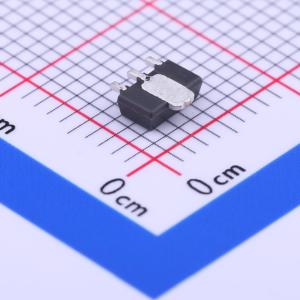

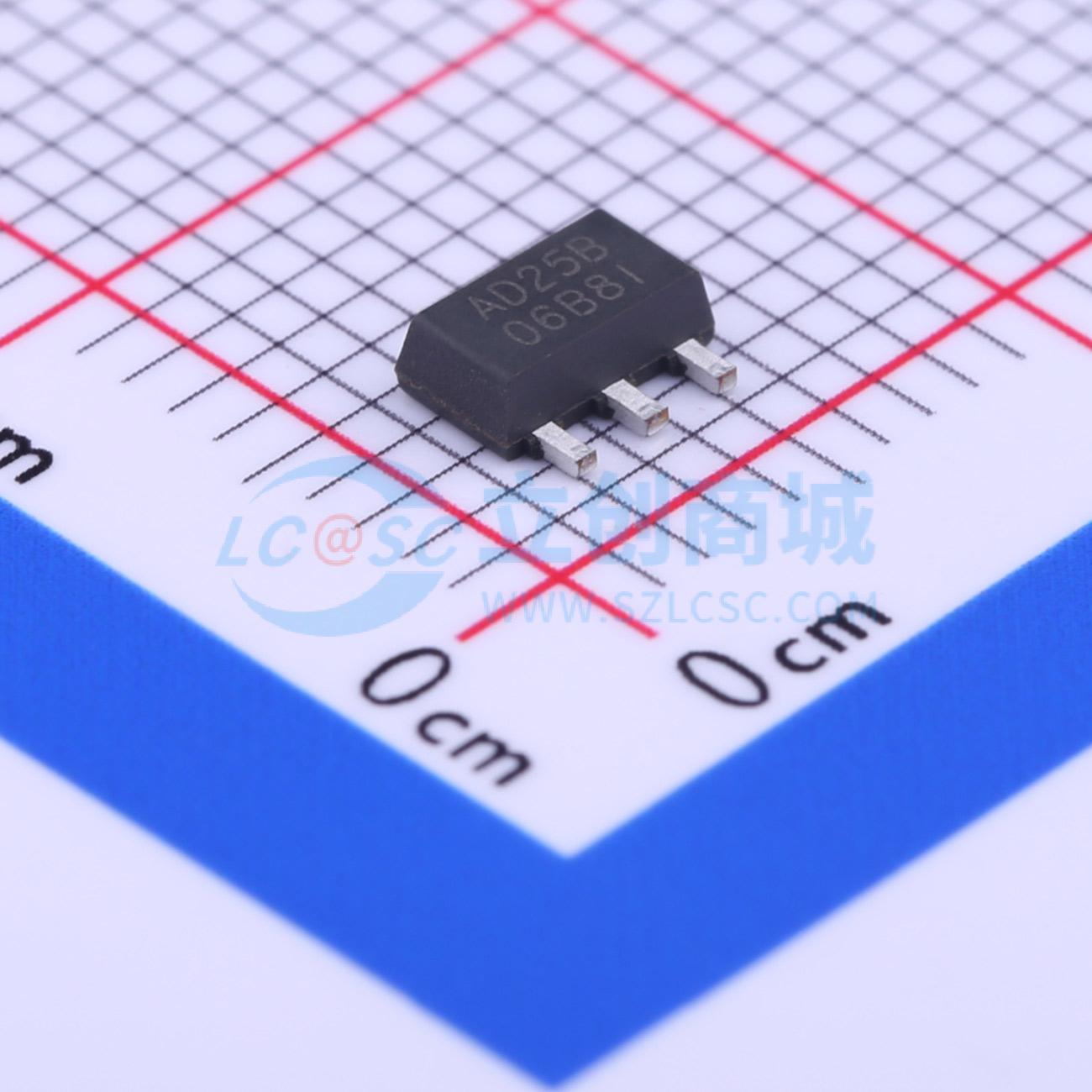

BL8565CC3BTR25

输入10V 500mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BL8565系列是一组正电压输出、低噪声、低功耗、低压差稳压器。BL8565可提供1.5V至4.5V范围内以0.1V为步进的输出电压值，也可根据指令进行定制。
品牌名称: BL(上海贝岭)
商品型号: BL8565CC3BTR25
商品编号: C243120
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.169克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

BL8565系列是一组正电压输出、低噪声、低功耗、低压差稳压器。 BL8565可提供1.5V至4.5V范围内以0.1V为步进的输出值，也可根据指令定制。 BL8565包含高精度电压基准、误差放大器、限流电路和具有放电能力的输出驱动模块。 BL8565具有出色的负载和线路瞬态响应以及良好的温度特性，可确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在±2%以内。 BL8565采用无铅SOT-89-3封装。

商品特性

低功耗：20μA（典型值）
低输出噪声（47μVRMS）
低压差电压：在300mA时为0.16V（典型值）
高纹波抑制比：在100Hz时为73dB（典型值）
低温漂系数：±100ppm/°C
出色的线性调整率：0.05%/V
内置芯片使能和放电电路
输出电压范围：1.5V至4.5V（可按0.1V步进定制）
高精度：±2%输出电流限制

应用领域

计算机、主板、显卡的电源管理
液晶显示器和液晶电视
DVD解码板
参考电压源
开关电源后级稳压

数据手册PDF

放大查看下载PDF

优惠活动

3.8折起

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	2.5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	70dB@(100Hz)
	压差	160mV@(300mA)

	属性	参数值
	静态电流(Iq)	35uA
	噪声	47uVrms
	特性	带使能；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
