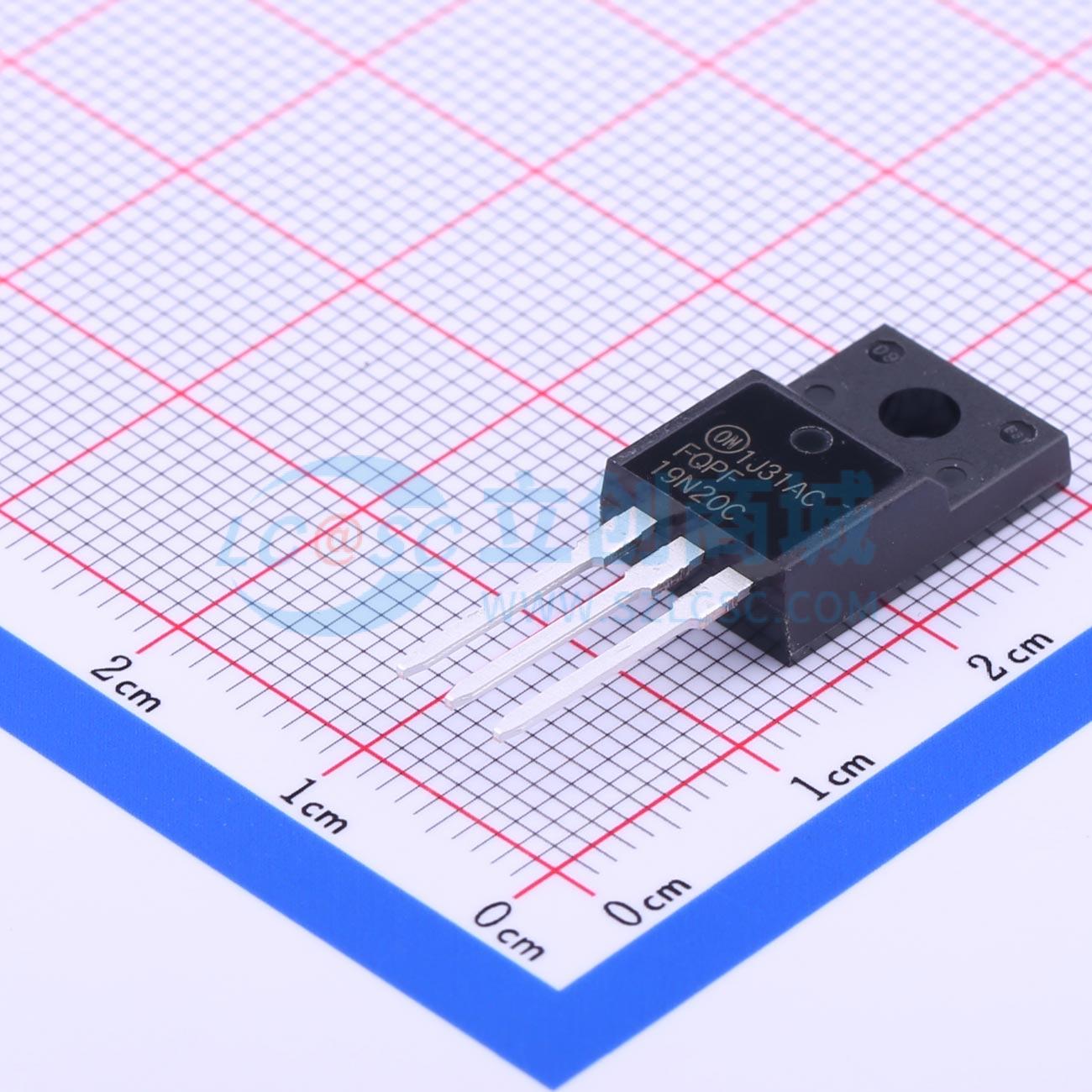

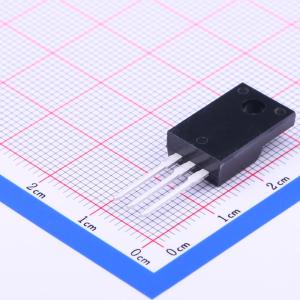

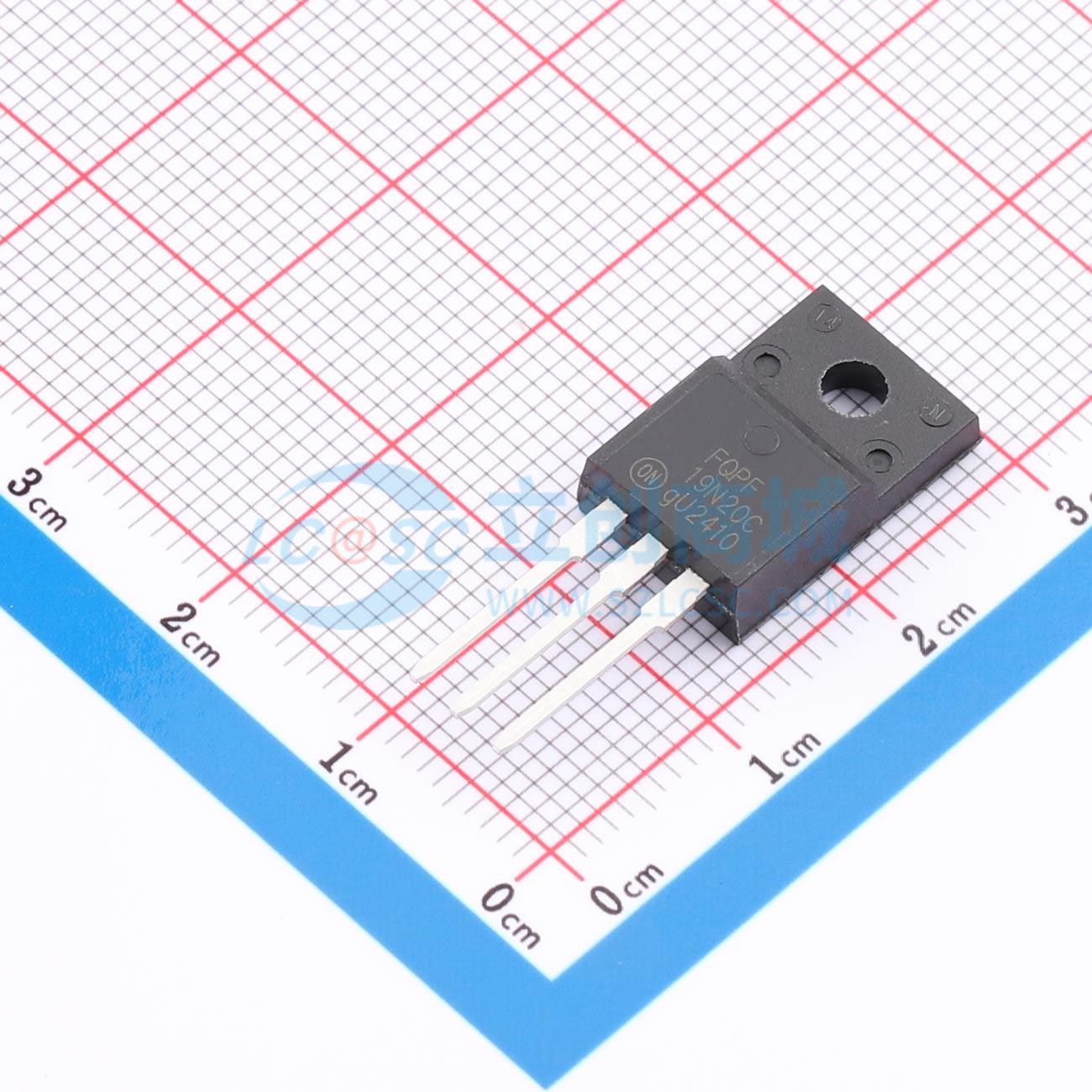

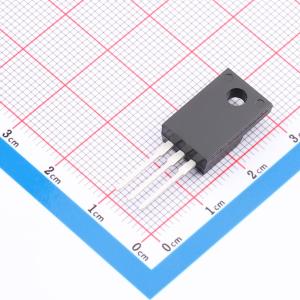

温馨提醒：图片仅供参考，商品以实物为准
FQPF19N20C
N沟道,电流:19A,耐压:200V
- 描述
- 此 N 沟道增强型功率 MOSFET 使用安森美半导体的平面条纹和 DMOS 专属工艺生产。此先进 MOSFET 工艺适用于降低导通电阻，提供卓越的开关性能以及高雪崩能量强度。此类器件适用于开关模式电源、有源功率因数校正 (PFC) 和电子灯镇流器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FQPF19N20C
- 商品编号
- C243105
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 3.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 19A | |
| 导通电阻(RDS(on)) | 170mΩ@10V | |
| 耗散功率(Pd) | 43W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 53nC@10V | |
| 输入电容(Ciss) | 1.08nF | |
| 反向传输电容(Crss) | 110pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 255pF |
商品概述
这款N沟道增强型功率MOSFET采用专有平面条形和DMOS技术制造。这种先进的MOSFET技术经过特别设计，可降低导通电阻，并提供卓越的开关性能和高雪崩能量强度。这些器件适用于开关模式电源、有源功率因数校正（PFC）和电子灯镇流器。
商品特性
- 19 A、200 V，VGS = 10 V、ID = 9.5 A时，RDS(on) = 170 mΩ（最大值）
- 低栅极电荷（典型值40.5 nC）
- 低Crss（典型值85 pF）
- 经过100%雪崩测试
应用领域
- 开关模式电源
- 有源功率因数校正（PFC）
- 电子灯镇流器
