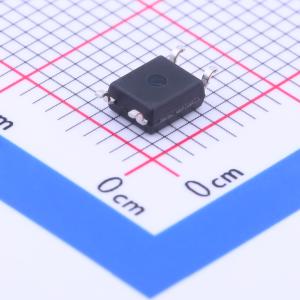

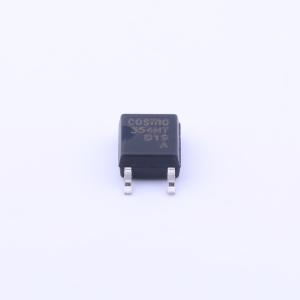

KPC354NT0A
AC,DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KPC354系列器件均由两个反向并联的红外发光二极管组成，并与一个光电晶体管探测器进行光耦合。它们采用4引脚Mini-Flat封装。输入 - 输出隔离电压额定值为3750 Vrms
- 品牌名称
- Cosmo(冠西)
- 商品型号
- KPC354NT0A
- 商品编号
- C195044
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,20mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+115℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 150% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 50mA |
商品概述
KPC354系列器件均由两个反向并联的红外发光二极管组成，并与一个光电晶体管探测器进行光耦合。它们采用4引脚Mini-Flat封装。输入 - 输出隔离电压额定值为3750 Vrms。
商品特性
- 无铅且符合RoHS标准
- 交流输入
- Mini-flat封装：紧凑的4引脚SOP，高度为2.0mm
- 超小型（体积比我们传统的DIP型小达30%）
- 输入与输出之间的隔离电压（Viso：3750 Vrms）
- MSL等级1
- 机构认证：UL认证（编号E169586）：UL1577；c-UL认证（编号E169586）；VDE认证（编号40014684）：DIN EN 60747 - 5 - 5；FIMKO认证：EN60065、EN60950；CQC认证：GB8898 - 2011、GB4943.1 - 2011
应用领域
- 需要高密度安装的混合基板
- 可编程控制器
