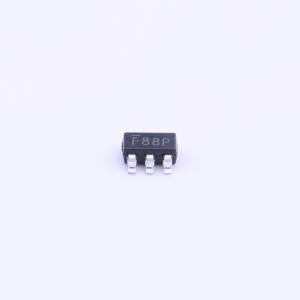

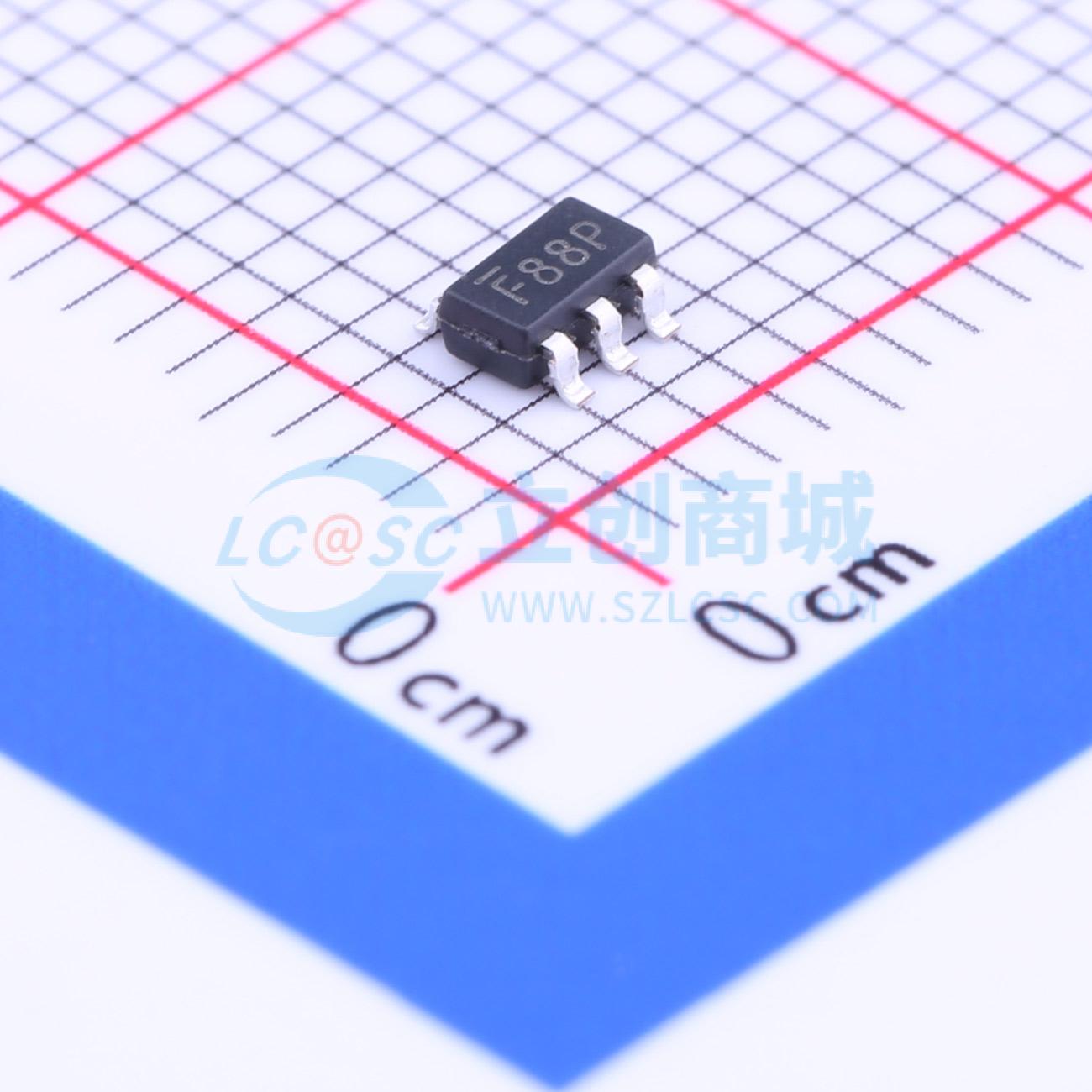

BL8568CB5ATR18

500mA高电源抑制比线性稳压器，带输出放电功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BL8568系列是一组正电压输出、低功耗、低压差线性稳压器。BL8568可提供以0.1V为步进、范围在1.0V至4.5V之间的输出电压值，也可根据指令进行定制。BL8568还能在2.0V至6V的宽输入电压范围内工作
品牌名称: BL(上海贝岭)
商品型号: BL8568CB5ATR18
商品编号: C243119
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.044克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

BL8568系列是一组正电压输出、低功耗、低压差稳压器。 BL8568可提供1.0V至4.5V范围内以0.1V为步进的输出值，也可根据指令定制。BL8568还能在2.0V至6V的宽输入电压范围内工作。 BL8568包含高精度电压基准、误差放大器、限流电路和输出驱动模块。 BL8568具有出色的负载和线路瞬态响应以及良好的温度特性，可确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在±2%以内。 BL8568提供SOT - 23 - 3、SOT - 23 - 5、SC - 70 - 5和DFN1x1 - 4等无铅封装形式。

商品特性

输出电压范围：1.0V~4.5V（可按0.1V步进定制）
低功耗：35μA（典型值）
低输出噪声（47μVRMS）
关断模式：0.1μA
低压差：300mV@300mA（典型值）
高纹波抑制比：70dB@1kHz（典型值）
低温漂系数：±100ppm/°C
出色的线性调整率：0.05%/V
CE引脚低电平时内置1.5K放电电阻
高精度：±2%
输出限流
折返式输出短路保护

应用领域

手机和各类个人通信系统（PCS）电池供电设备的电源
MP3、PDA、数码相机（DSC）、鼠标、PS2游戏设备的电源管理
开关电源后的电压基准调节

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	2.8V
	输出电流	500mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	300mV@(300mA)

	属性	参数值
	静态电流(Iq)	35uA
	噪声	47uVrms
	特性	带使能；过流保护；短路保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
