温馨提醒：图片仅供参考，商品以实物为准

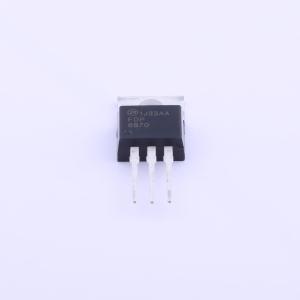

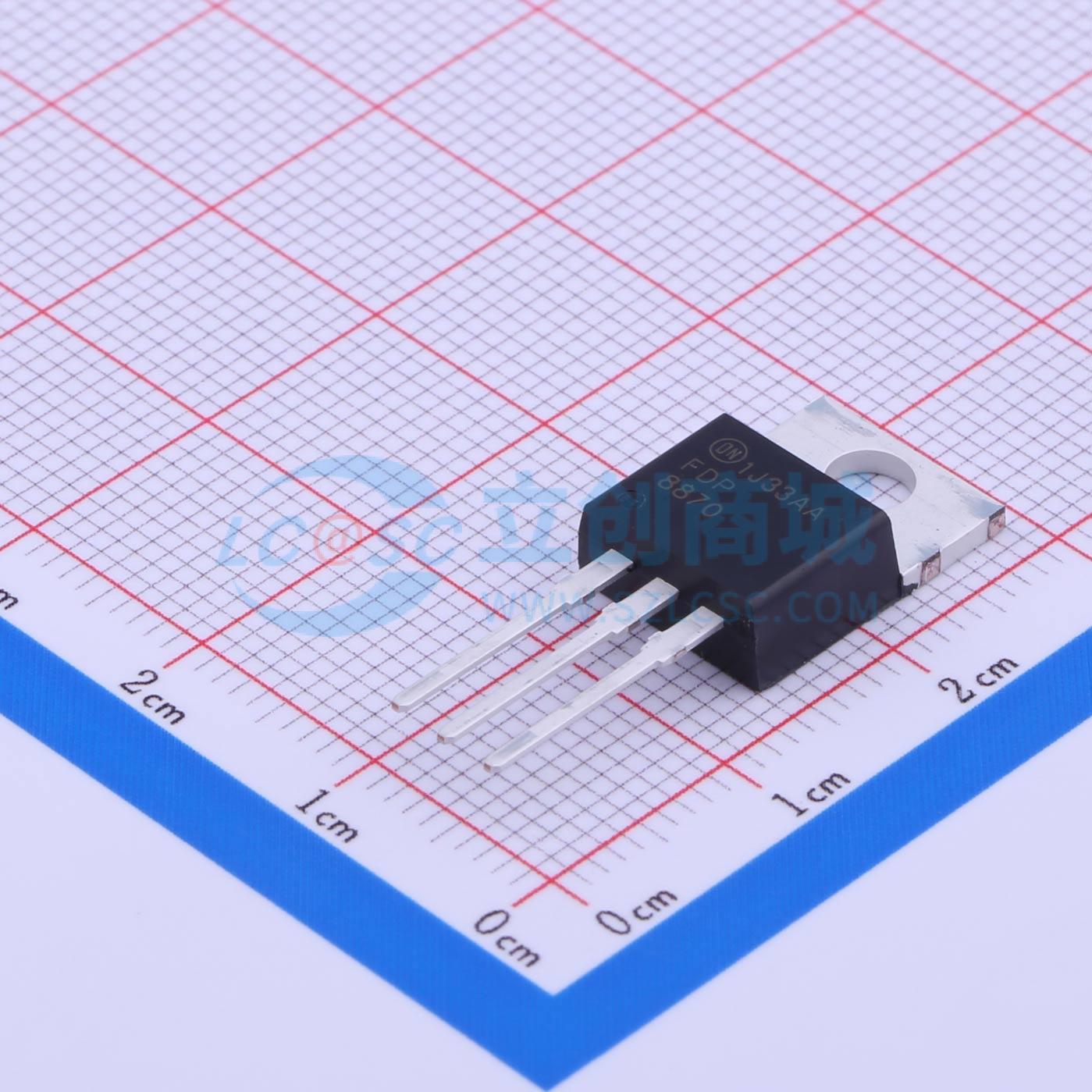

FDP8870
1个N沟道 耐压:30V 电流:156A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDP8870
- 商品编号
- C243056
- 商品封装
- ITO-220AB-3
- 包装方式
- 管装
- 商品毛重
- 2.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 156A | |
| 导通电阻(RDS(on)) | 4.6mΩ@4.5V | |
| 耗散功率(Pd) | 160W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 106nC@10V | |
| 输入电容(Ciss) | 5.2nF | |
| 反向传输电容(Crss) | 570pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 970pF |
商品特性
- 导通状态下的漏源电阻 RDS(on) = 25 mΩ（典型值），条件为栅源电压 VGS = 10 V，漏极电流 ID = 41 A
- 总栅极电荷 Q_G(tot) = 28 nC（典型值），条件为栅源电压 VGS = 10 V
- 低米勒电荷
- 低反向恢复电荷 Q_rr 的体二极管
- 在高频下具有优化的效率
- 具有单脉冲和重复脉冲的非钳位感性开关（UIS）能力
应用领域
- 消费电器
- 同步整流
- 电池保护电路
- 电机驱动和不间断电源
- 微型太阳能逆变器
