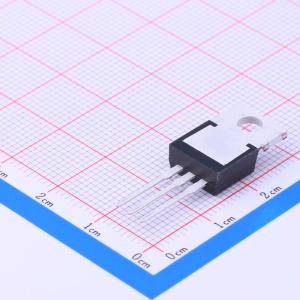

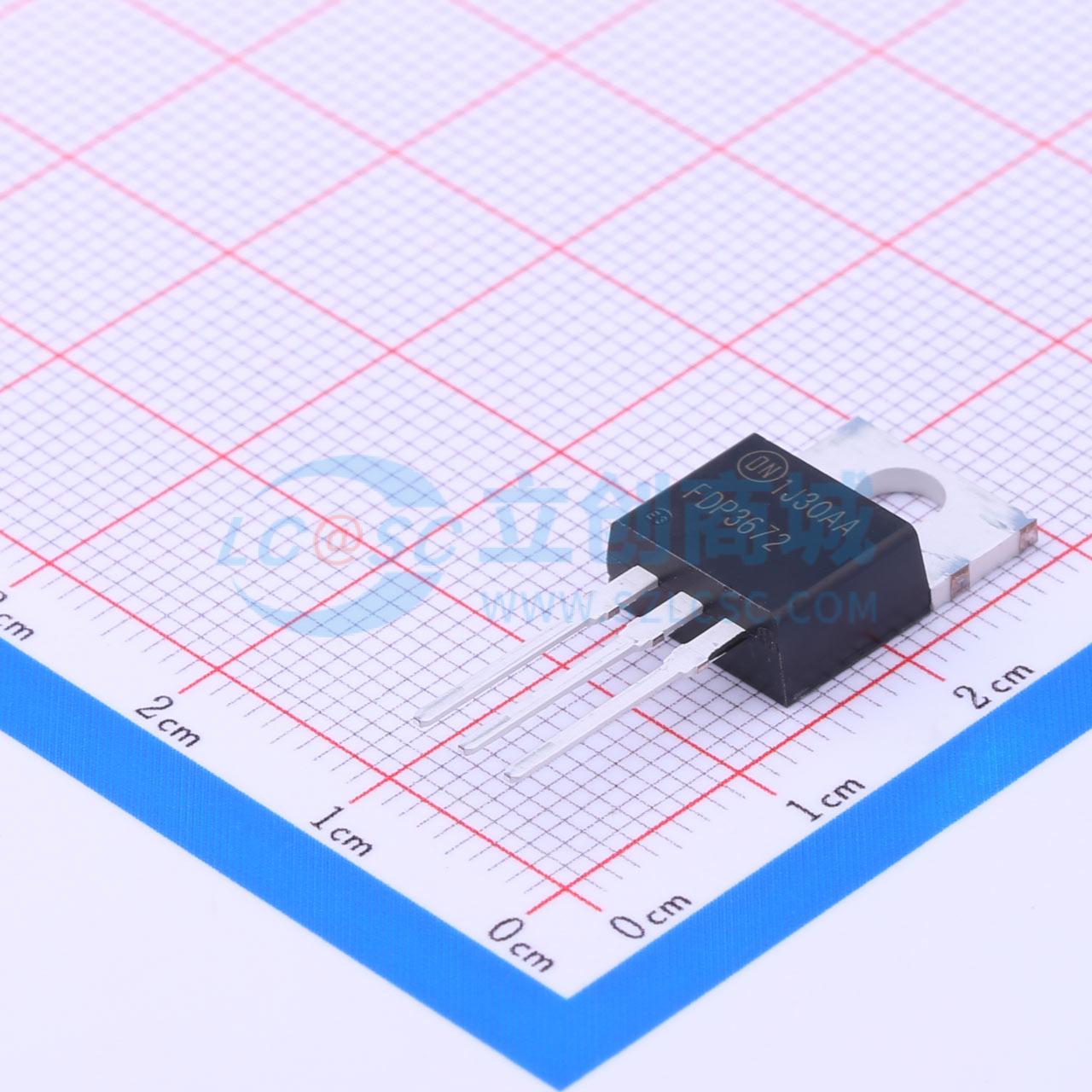

温馨提醒：图片仅供参考，商品以实物为准
FDP3672
N沟道,电流:41A,耐压:105V
- 描述
- N 沟道，PowerTrench MOSFET，105V，41A，33mΩ
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDP3672
- 商品编号
- C243048
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 105V | |
| 连续漏极电流(Id) | 41A | |
| 导通电阻(RDS(on)) | 33mΩ@10V | |
| 耗散功率(Pd) | 135W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 28nC@10V | |
| 输入电容(Ciss) | 1.67nF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 240pF |
商品特性
- 导通状态下的漏源电阻RDS(on) = 6.1 mΩ（典型值），条件为栅源电压VGS = 10 V，漏极电流ID = 80 A
- 总栅极电荷Qg(tot) = 51 nC（典型值），条件为栅源电压VGS = 10 V
- 低米勒电荷
- 低反向恢复电荷Qrr的体二极管
- 具有单脉冲和重复脉冲的非钳位感性负载开关（UIS）能力
应用领域
- 用于ATX/服务器/电信电源的同步整流
- 电池保护电路
- 电机驱动器和不间断电源
