温馨提醒：图片仅供参考，商品以实物为准

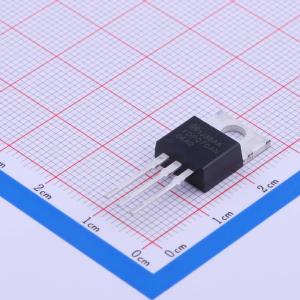

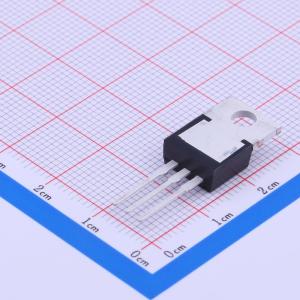

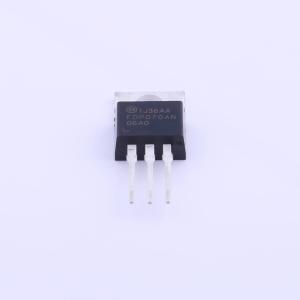

FDP070AN06A0
N沟道,电流:80A,耐压:60V
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDP070AN06A0
- 商品编号
- C243042
- 商品封装
- ITO-220AB-3
- 包装方式
- 管装
- 商品毛重
- 2.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 7mΩ@10V | |
| 耗散功率(Pd) | 175W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 66nC@10V | |
| 输入电容(Ciss) | 3nF | |
| 反向传输电容(Crss) | 230pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 510pF |
商品特性
- 漏源导通电阻 RDS(on) = 6.1 m Ω(典型值),栅源电压 VGS = 10 V、漏极电流 ID = 80 A 时
- 总栅极电荷 Qg(\text tot) = 51 nC(典型值),栅源电压 VGS = 10 V 时
- 低米勒电荷
- 低反向恢复电荷 Qrr 体二极管
- 具有非钳位感性负载开关(UIS)能力(单脉冲和重复脉冲)
应用领域
- ATX/服务器/电信电源的同步整流
- 电池保护电路
- 电机驱动和不间断电源
