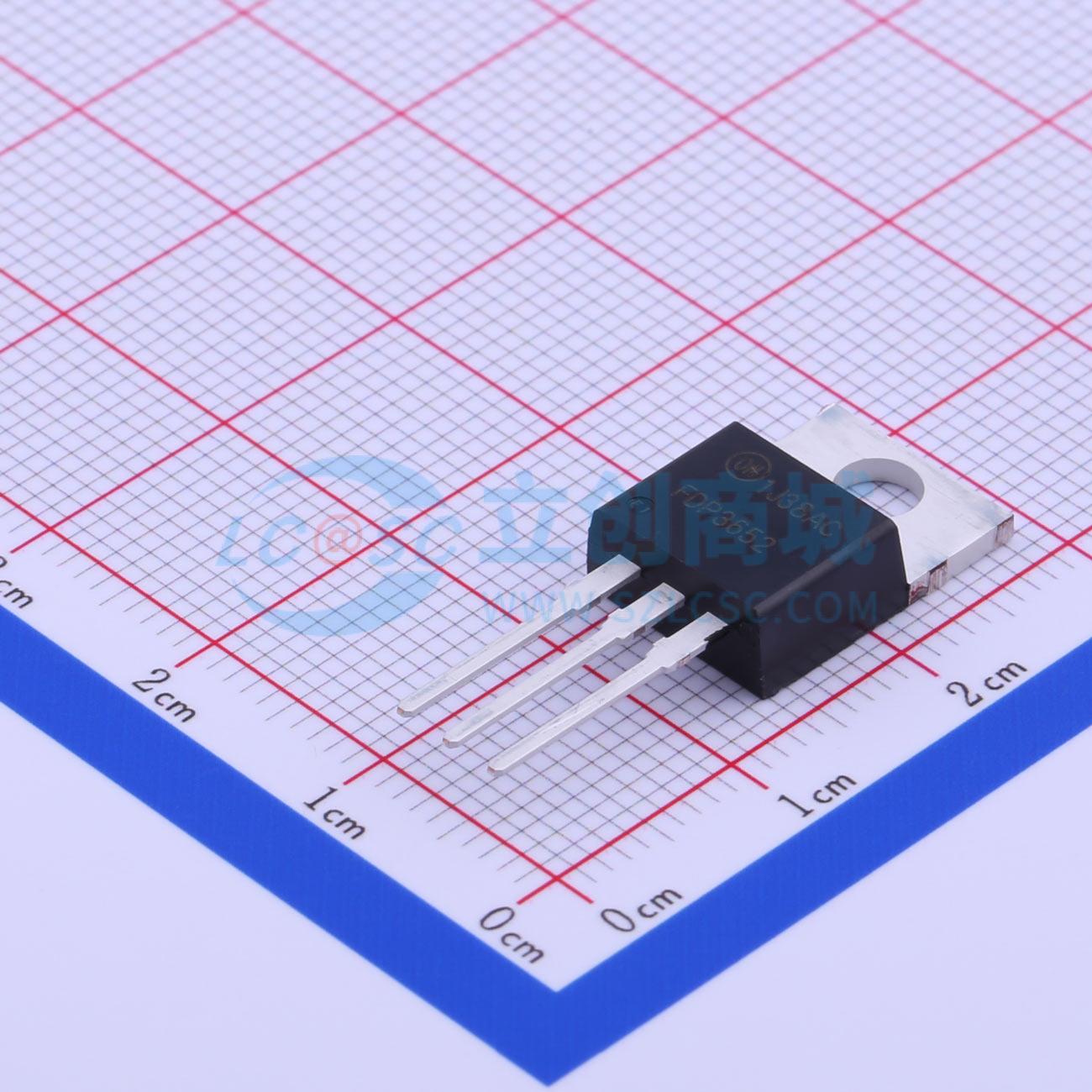

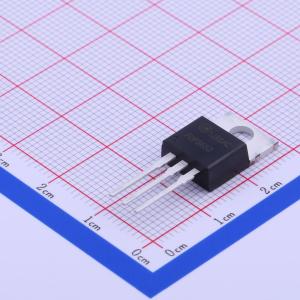

温馨提醒：图片仅供参考，商品以实物为准
FDP3652
1个N沟道 耐压:100V 电流:61A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N 沟道 100V 61A
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDP3652
- 商品编号
- C243047
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 61A | |
| 导通电阻(RDS(on)) | 16mΩ@10V | |
| 耗散功率(Pd) | 150W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 53nC@10V | |
| 输入电容(Ciss) | 2.88nF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 390pF |
商品特性
- 导通电阻rDS(on) = 14 mΩ（典型值），栅源电压VGS = 10 V，漏极电流ID = 61 A
- 总栅极电荷Qg(tot) = 41 nC（典型值），栅源电压VGS = 10 V
- 低米勒电荷
- 低反向恢复电荷（QRR）体二极管
- 具有非钳位感性负载（UIS）能力（单脉冲和重复脉冲）
应用领域
- ATX/服务器/电信电源的同步整流-电池保护电路-电机驱动器和不间断电源-微型太阳能逆变器
