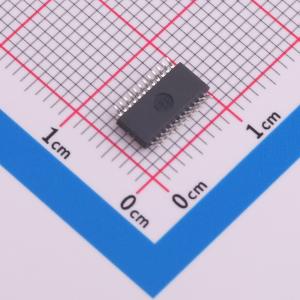

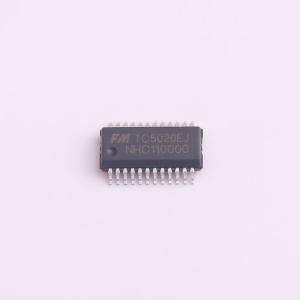

TC5020EJ
16位恒流LED驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC5020EJ是LED显示面板设计的驱动IC，它内建的CMOS位移缓存器与栓锁功能，可以将串行的输入数据转换成平行输出数据格式。TC5020EJ的输入电压范围值为3.3V~5V，提供16个电流源，可以在每个输出级提供3~36mA定电流量以驱动LED；且单一颗IC内输出通道的电流差异小于±2% (I0UT = 23.8mA)；±2.5% (I0UT = 3mA)；多颗IC间的输出电流差异小于±3%；电流随着输出端耐受电压（VDS）变化，控制在每伏特0.1%；且电流受供给电压（VDD）、环境温度的变化也被控制在1%。使用者可以经由选用不同阻值的外接电阻器来调整TC5020EJ各输出级的电流大小，藉此机制，使用者可精确地控制LED的发光亮度。
- 品牌名称
- FM(富满)
- 商品型号
- TC5020EJ
- 商品编号
- C22436638
- 商品封装
- SSOP-24-150mil
- 包装方式
- 编带
- 商品毛重
- 0.2442克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 通道数 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 36mA | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 3% |
商品概述
TC5020EJ是LED显示面板设计的驱动IC，它内建的CMOS位移缓存器与栓锁功能，可以将串行的输入数据转换成平行输出数据格式。TC5020EJ的输入电压范围值为3.3V~5V，提供16个电流源，可以在每个输出级提供3~36mA定电流量以驱动LED；且单一颗IC内输出通道的电流差异小于±2% (I0UT = 23.8mA)；±2.5% (I0UT = 3mA)；多颗IC间的输出电流差异小于±3%；电流随着输出端耐受电压（VDS）变化，控制在每伏特0.1%；且电流受供给电压（VDD）、环境温度的变化也被控制在1%。使用者可以经由选用不同阻值的外接电阻器来调整TC5020EJ各输出级的电流大小，藉此机制，使用者可精确地控制LED的发光亮度。 TC5020EJ保证输出级可耐压11伏特，因此可以再每个输出端串接多个LED。此外，TC5020EJ亦提供25MHz的高时钟频率输入以满足系统对大量数据传输上的需求。
商品特性
- 16个恒流输出通道
- 恒定输出值不受输出端负载电压影响，恒流范围值：3~36mA @ Vnp = 5V；3~20mA @ VnD = 3.3V
- 极为精确的电流输出值：通道间最大差异值：±1.5% (一般值)；±2.0%（最大值）；芯片间最大差异值：±1.5% (一般值)；±3.0%（最大值）
- 快速输出电流控制响应: 最小脉宽 = 35ns (保持输出一致性的条件下)
- 利用一个外接电阻，可设定16个驱动口的电流输出值
- 具有施密特触发器输入特性
- 高速率数据传输，可达25MHz
- 工作电压范围：3.3V to 5V
- 极低的待机电流与工作电流（即VDD电流）
- 集成输出通道过冲抑制电路
- 采用SSOP - 24封装形式（宽体：e = 1.0mm；窄体：e = 0.635mm）
应用领域
- LED显示屏
- 可变标志牌
- LED交通信号指示
