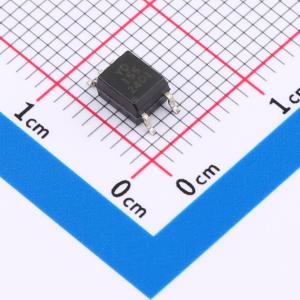

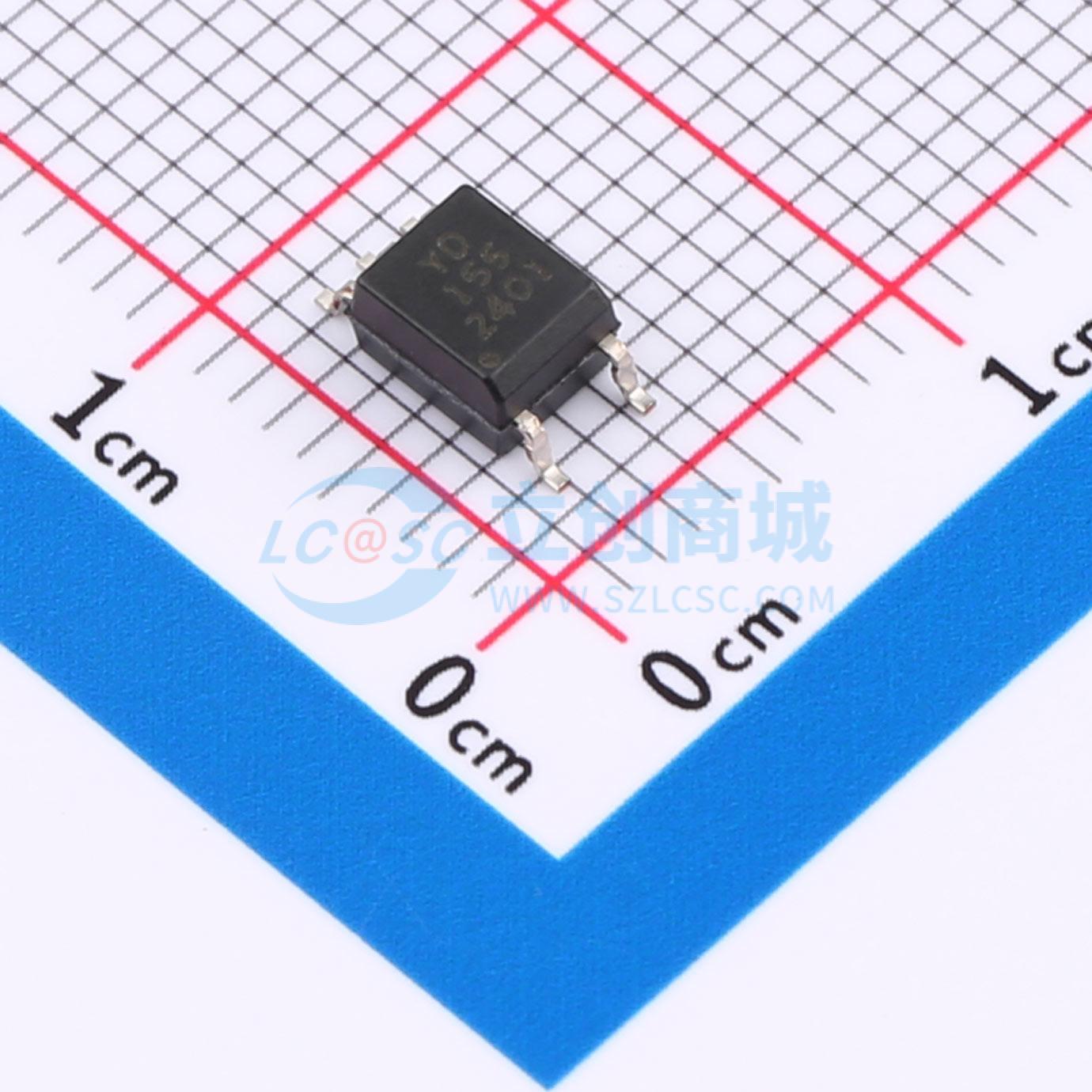

TLP155
栅极驱动光耦
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 应用在等离子显示面板(PDPs)、晶体管逆变器、MOSFET 栅极驱动、IGBT 栅极驱动
- 品牌名称
- KTP(科泰普)
- 商品型号
- TLP155
- 商品编号
- C22436729
- 商品封装
- SO-6
- 包装方式
- 编带
- 商品毛重
- 0.216667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 1 | |
| CMTI(kV/us) | 20kV/us | |
| 驱动侧工作电压 | 10V~30V | |
| 峰值输出电流 | 600mA | |
| 传播延迟 tpHL | 200ns | |
| 传播延迟 tpLH | 200ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3.75kV | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+100℃ | |
| 正向压降(Vf) | 1.57V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 15ns | |
| 上升时间(tr) | 35ns |
商品概述
TLP155由GaAlAs红外发光二极管和集成的高增益、高速光电探测器组成。TLP155采用SO6封装。光电探测器具有内部法拉第屏蔽，可提供±20kV/μs的共模瞬变抗扰度。TLP155适用于IGBT或功率MOSFET的直接栅极驱动电路。
商品特性
- 缓冲逻辑型（图腾柱输出）
- 封装：SO6
- 输出峰值电流：±0.6A（最大）
- 工作温度：-40°C至100°C
- 输入阈值电流：7.5mA（最大）
- 传输延迟时间：200ns（最大）
- 共模瞬态抑制：±20kV/μs（最小）
- 传输延迟偏差：±85ns（最大）
- 隔离电压：3750Vrms（最小）
应用领域
- 等离子显示面板(PDPs)
- 晶体管逆变器
- MOSFET栅极驱动
- IGBT栅极驱动
