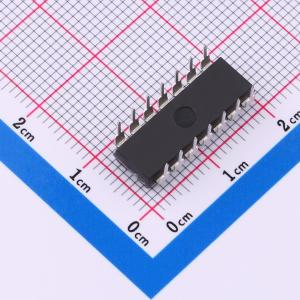

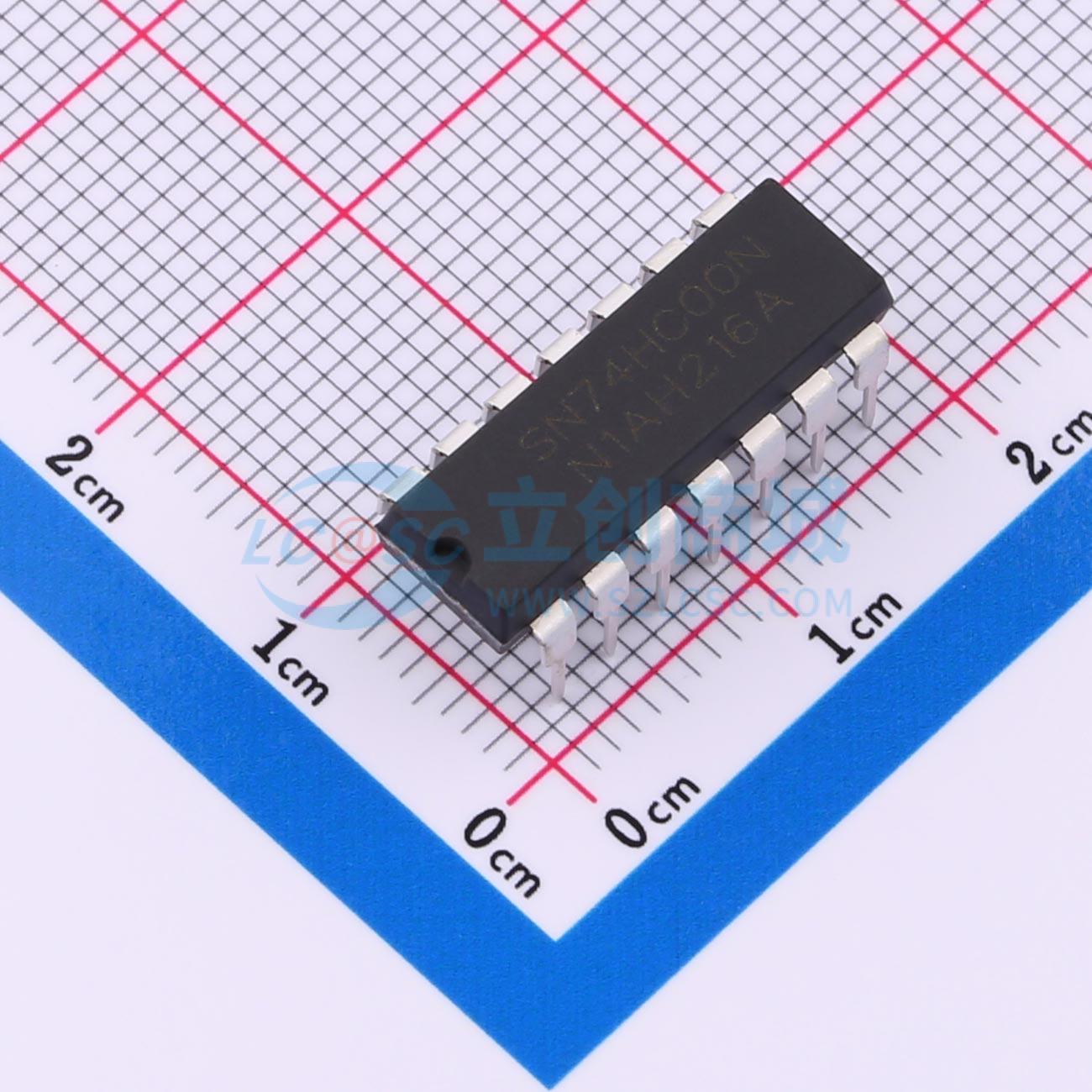

SN74HC00N(LX)
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC/HCT00是4路2输入与非门。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HC00N(LX)
- 商品编号
- C22436639
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.545克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.2V~3.2V | |
| 输入低电平(VIL) | 800mV~2.8V | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 7ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ |
商品概述
SN74HC/HCT00是4路2输入与非门。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：SN74HC00：CMOS电平；SN74HCT00：TTL电平
- 工作环境温度范围：-40℃~+125℃
- 封装形式：DIP14/SOP14/TSSOP14
