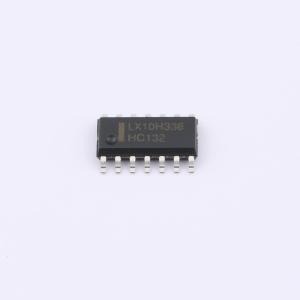

SN74HC132DR(LX)
集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC/HCT132是具有施密特触发器输入的4路2输入与非门。输入包括钳位二极管。这样就可以使用限流电阻将输入接口连接到超过 VCC 的电压。施密特触发器输入能将缓慢变化的输入信号转换为定义清晰的、无抖动的输出信号。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HC132DR(LX)
- 商品编号
- C22436986
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.98V~4.32V；5.48V~5.81V；4.4V~4.5V | |
| 输出低电平(VOL) | 260mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 21ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
SN74HC/HCT132是一款具有施密特触发器输入的四路二输入与非门。其输入包含钳位二极管，允许通过限流电阻将输入接口连接至高于VCC的电压。施密特触发器输入能够将缓慢变化的输入信号转换为清晰、无抖动的输出信号。该产品符合要求。
商品特性
- SN74HC132：CMOS输入电平
- SN74HCT132：TTL输入电平
- 低功耗
- 工作温度满足范围：-40°C ~ +125°C
- 封装形式：DIP14、SOP14、TSSOP14
