温馨提醒：图片仅供参考，商品以实物为准

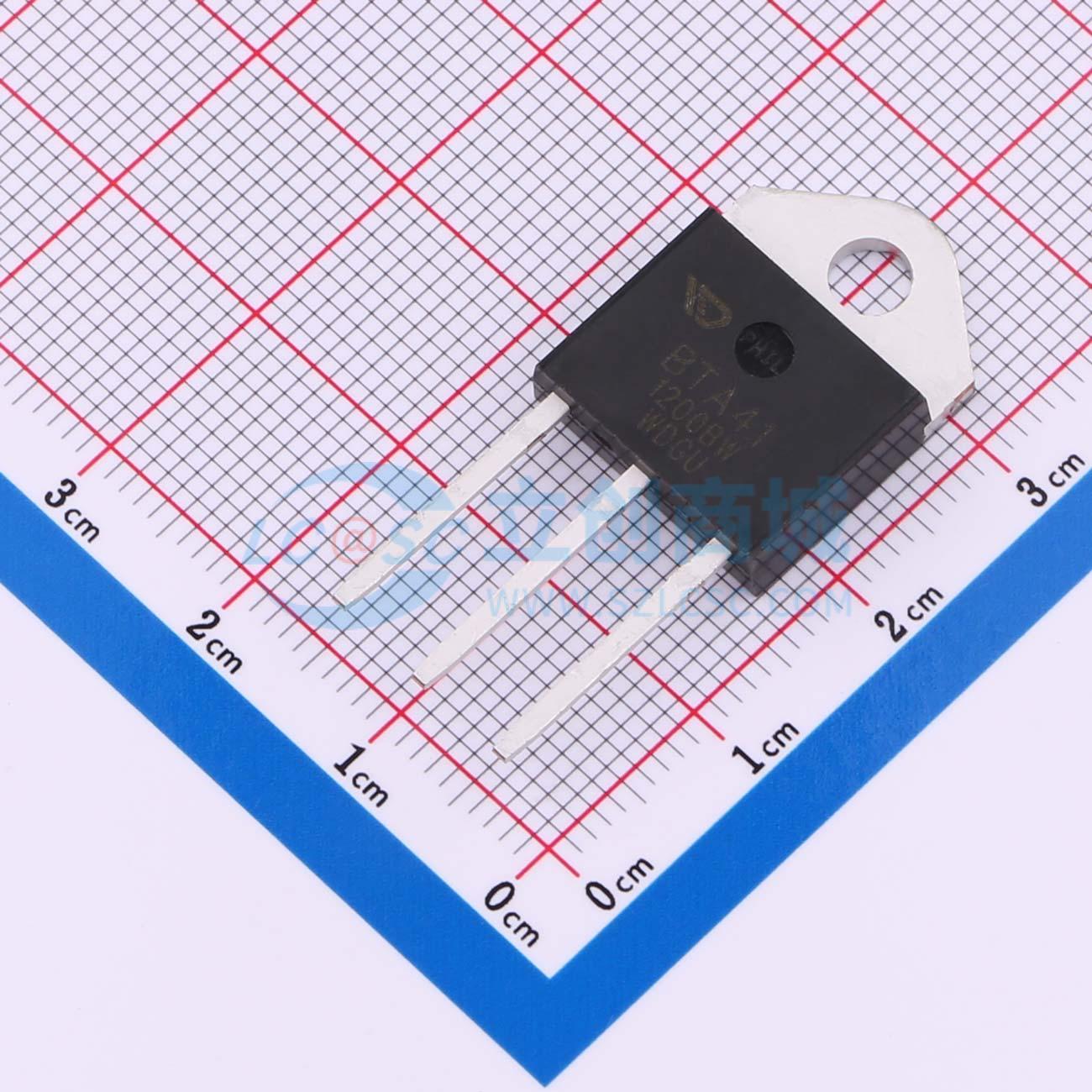

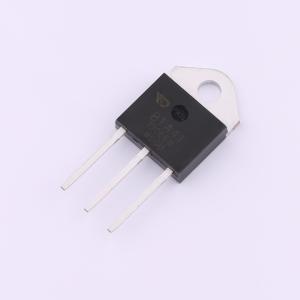

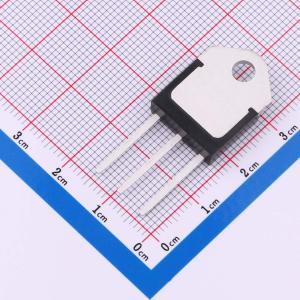

BTA41-1200BW
1.2kV 60mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可控硅类型: 双向可控硅 断态峰值电压(Vdrm): 1200V 门极触发电流(Igt): 50mA 保持电流(Ih): 60mA
- 品牌名称
- WEIDA(韦达)
- 商品型号
- BTA41-1200BW
- 商品编号
- C22437003
- 商品封装
- TO-3P
- 包装方式
- 管装
- 商品毛重
- 6.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 1.2kV | |
| 通态电流(It) | 40A | |
| 浪涌电流 | 400A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 100mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 60mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTA41系列双向可控硅具备承受大电流冲击负载的高能力，提供高dv/dt速率和强大的抗电磁干扰能力。该系列产品具有高换向性能，特别推荐用于感性负载。BTA41提供所有三个端子至外部散热片之间2500V RMS的绝缘电压，符合UL标准。
商品特性
- 额定通态电流：40A RMS
- 重复峰值断态电压范围：600V至800V
- 非重复峰值断态电压范围：600V至800V
- 门极触发电流范围：25mA至70mA
- 断态电压临界上升率：典型值1000V/μs
- 通态电流临界下降率：典型值20A/ms
- 绝缘电压：2500V RMS
- 工作结温范围：-40°C至125°C
- 通态浪涌电流：400A峰值
- 封装：TO-220AB绝缘型
